ПРИМЕНЕНИЕ
- Водоснабжение;
- Системы орошения;
- Понижение уровня грунтовых вод;
- Системы повышения давления.
КОНСТРУКЦИЯ

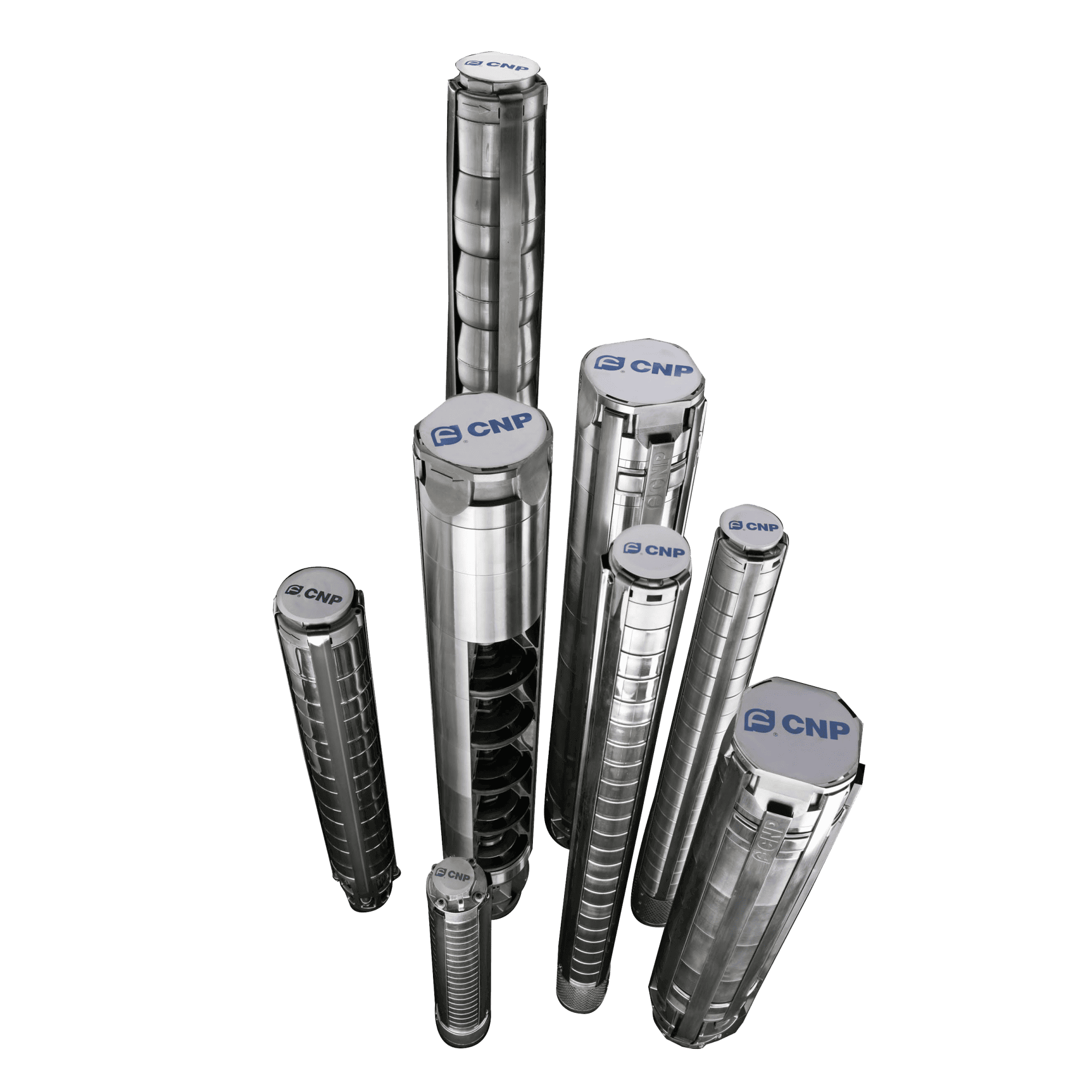

Погружные скважинные многоступенчатые насосные агрегаты серии SJ состоят из проточной части и погружного герметичного электродвигателя, который может быть выполнен масло- или водозаполненным. Соединение валов реализовано с помощью шлицевого соединения, профиль шлицов эвольвентный..
Проточная часть насоса состоит из секций (рабочее колесо и диффузор), которые стянуты с помощью специальных натяжных лент. Напорный патрубок - резьбовой, находится в верхней части корпуса. Перед ним установлен обратный клапан, который позволяет отделять проточную часть насоса от столба жидкости в напорном трубопроводе. Это позволяет избежать обратного вращения рабочих колес и ротора двигателя при внезапном отключении. Всасывание осуществляется через фильтр, представляющий из себя перфорированный лист нержавеющей стали и находящийся в месте соединения электродвигателя и проточной части. Фильтр установлен с целью предотвратить попадание крупных частиц в проточную часть (тем самым достигается снижение износа компонентов проточной части). Для избежания повреждения и запутывания кабеля, он фиксируется снаружи на корпусе насоса с помощью специальной стяжки.
ЭЛЕКТРОДВИГАТЕЛЬ
В качестве привода используется погружной масло-/водозаполненный электродвигатель со степенью защиты IP68. Конструкция электродвигателя допускает эксплуатацию агрегата в вертикальном и горизонтальном положении. В конструкции предусмотрен упорный подшипник, который обеспечивает баланс осевых сил в насосе.
- Степень защиты: IP68;
- Класс изоляции: F;
- Диапазон частотного регулирования: 5-50Гц;
- Диапазон допустимых отклонений напряжения:±5%;
- Стандартное напряжение 50 Гц: 1х220 В;3x220/380 В;3x380 В.
Установочные размеры соответствуют стандарту NEMA.
- 4-дюймовый двигатель из нержавеющей стали;
- присоединительный фланец из бронзы или нержавеющей стали:
- однофазное исполнение: 0.37—1.5 кВт
- трехфазное исполнение: 0.37—7.5 кВт
- 6-дюймовый двигатель из нержавеющей стали, присоединительный фланец из чугуна (из нержавеющей стали под заказ):
- трехфазное исполнение: 4—37 кВт
- 8-дюймовый двигатель из нержавеющей стали, присоединительный фланец из чугуна (из нержавеющей стали под заказ):
- трехфазное исполнение: 5.5—75 кВт
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Чистые, не взрывоопасные жидкости, не содержащие абразивных твердых или волокнистых примесей и не агрессивных к нержавеющей стали;
- Макс. температура жидкости: 25 °C (более высокая по запросу);
- Макс. рабочее давление: 38 бар;
- Водородный показатель pH: 6.5—8.5;
- Макс. глубина погружения: 70 м.
