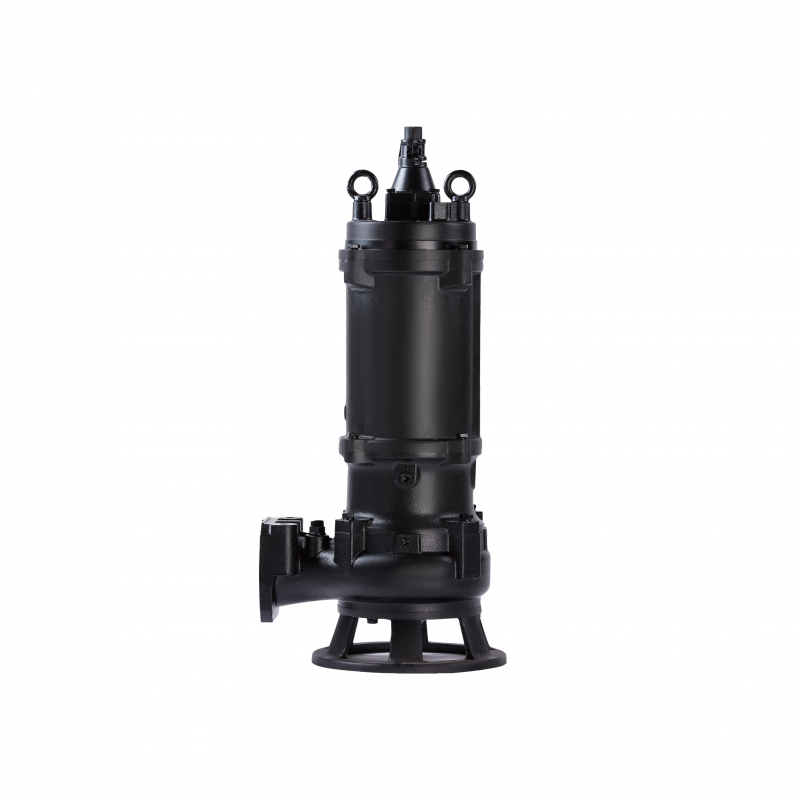

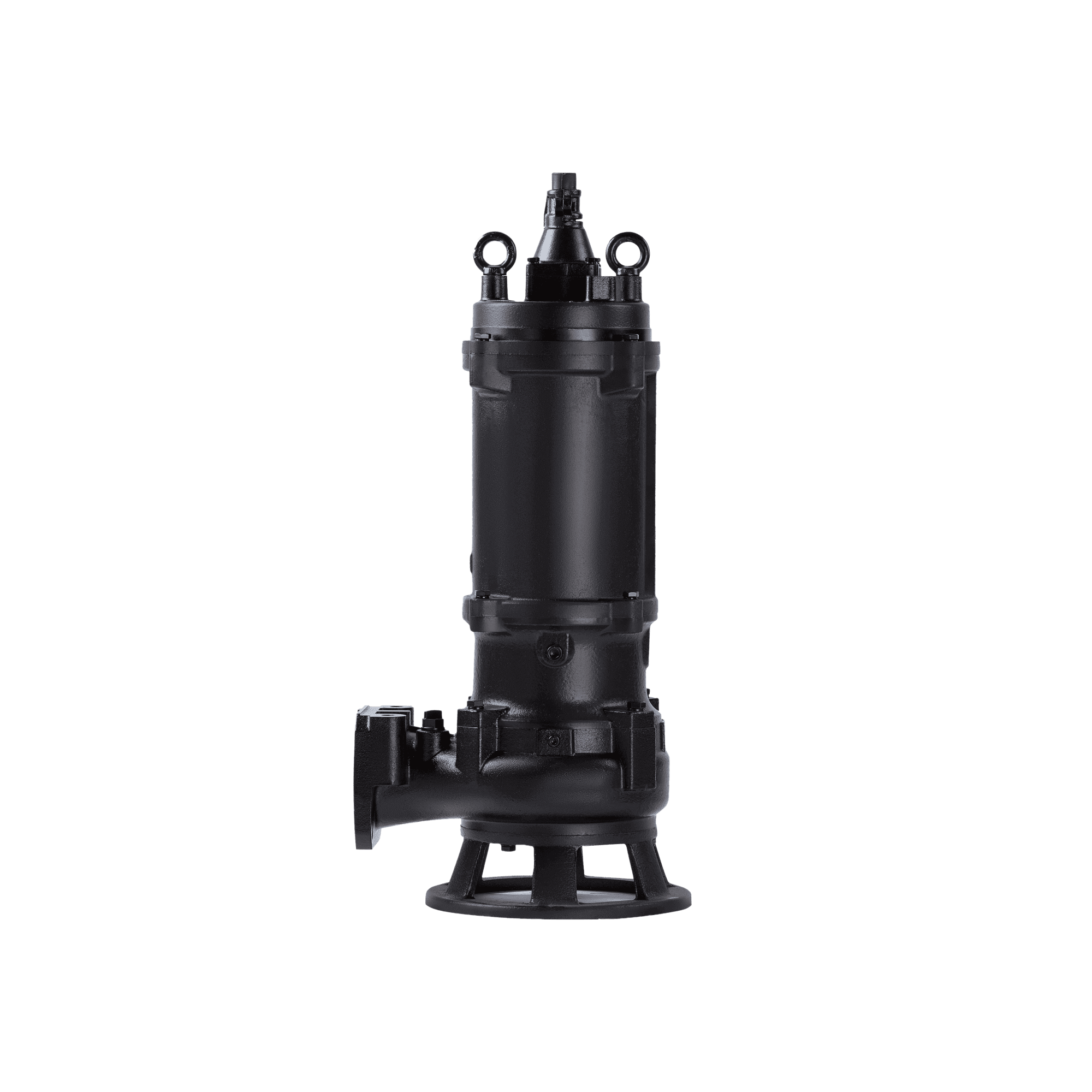

Насосы серии WQ являются погружными канализационными (сточно-массными) центробежными насосами.
Серия насосов WQ имеет в своем составе различные исполнения:
- WQ(I) – классическое исполнение с рабочим колесом закрытого типа;
- WQX(I) – исполнение с вихревым рабочим колесом Vortex;
- WQ-W и WQ-QG(I)– исполнение с режущим рабочим колесом;
- WQ-H(I)– исполнение со спиральным полуоткрытым рабочим колесом;
- WQ-JY(I) – исполнение с перемешивающим механизмом;
- WQD – исполнение небольших типоразмеров с однофазным питанием электродвигателя.
ПРИМЕНЕНИЕ
- Жилищно-коммунальное строительство, сельское хозяйство, промышленное строительство;
- Отвод канализационных стоков, промышленных стоков, дренаж затопленных котлованов и болотистой местности;
- Горная промышленность, шахты и т.д.
КОНСТРУКЦИЯ
Насосные агрегаты состоят из двух частей: погружной герметичный электродвигатель и насосная часть. Эти две части разделены масляной камерой с системой из двух торцевых уплотнений (рабочая среда - масло, масло - электродвигатель). В масляной камере предусмотрено отверстие для осуществления контроля уровня масла и пополнения при необходимости. Смазывание верхнего торцевого уплотнения обеспечивается с помощью специальной конструкции маслоподъемника.

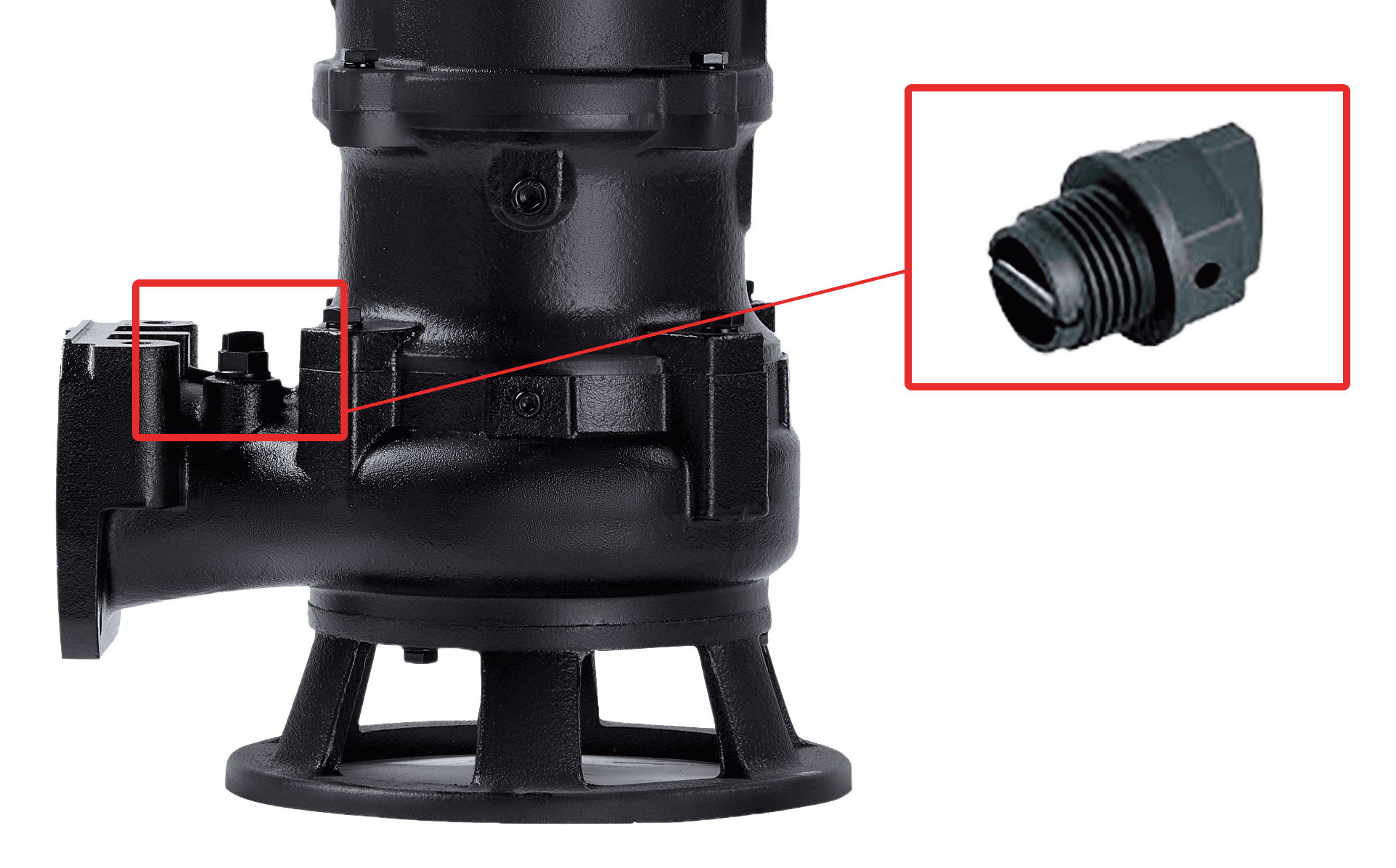

В корпусе насоса реализован специальный воздушный клапан, позволяющий автоматически выпускать воздух из под торцевого уплотнения.
В зависимости от мощности насосы могут быть оснащены различным набором датчиков и систем защиты:
|
Встроенные системы контроля |
до 7,5 кВт 1.Встроенный термовыключатель, разрывающий схему. |
|
от 11 кВт 1. Масляно-водяной датчик в масляной камере для контроля работы торцевого уплотнения; 2. Термореле в обмотках статора для защиты от перегрева |
Насосы имеют несколько типов соединения с дренажной системой:
- Автоматическая трубная муфта;
- Гибкий шланг;
- Колено с фланцем.
WQ-JY(I)
Насосы типа WQ-JY(I) оснащены перемешивающим рабочим колесом, которое установлено на одном валу с основным рабочим колесом насоса и находится на входе в проточную часть. Установка такого дополнительного колеса позволяет предотвратить осаждение осадка на дне емкости с перекачиваемой средой.
WQ-W и WQ-QG(I)
В насосах типа WQ-W и WQ-QG(I) установлено полуоткрытое рабочее колесо с режущей кромкой. В корпусе установлена неподвижная ответная деталь, представляющая собой диск с отверстием специального профиля. Попадающие в проточную часть волокнистые включения (бумага, салфетки, тряпки и т.д.) измельчаются благодаря вращению рабочего колеса относительно неподвижного диска. Применение данной конструкции помогает избежать засорения проточной части.
WQX(I)
В насосах типа WQX(I) используется полуоткрытое вихревое рабочее колесо. Из-за специфики принципа работы вихревых насосов рабочее колесо устанавливается в наиболее выосокой точке корпуса, что обеспечивает свободный проход частиц через проточную часть.
WQ-H(I)
Используется специально разработанное полуоткрытое рабочее колесо спирального типа с небольшим количеством лопастей и большим углом их охвата. Благодаря перечисленным особенностям удается увеличить максимально допустимый размер включений в перекачиваемой среде.
ЭЛЕКТРОДВИГАТЕЛЬ
Погружной герметичный электродвигатель. Охлаждение осуществляется за счет обтекания рабочей среды корпуса. Минимальный уровень перекачиваемой среды должен быть не ниже середины корпуса двигателя.Для обеспечения герметичности электродвигателя ввод кабеля питания осуществляется при помощи гермоввода, изготовленнного методом вулканизации.
- Степень защиты: IP68;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220 В (WQD); 3x380 В.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Насосы подходят для перекачивания сред с температурой до +40ºС, водородным показателем (pH) от 4 до 10 и плотностью не более 1200 кг/м3. Массовая доля содержания твердых механических примесей не должна превышать 2%.
Максимальный диаметр твердых частиц не должен превышать значений свободного прохода частиц, указанного в технических характеристиках насосов.
Для перекачивания рабочих сред с большим содержанием волокнистых включений рекомендуется использовать насосы серии WQ-W с режущим рабочим колесом.
