Устройство погружного монтажа устанавливается в рабочей зоне и присоединяется к напорному трубопроводу. Присоединенный трубопровод должен быть самонесущим. Это означает, что он не должен опираться на опорное колено. Соединительный фланец устанавливается на напорный патрубок насоса. Благодаря его направляющим захватам обеспечивается движение насоса по направляющим трубам и, тем самым, присоединение насоса к опорному колену. Соединение между соединительным фланцем и опорным коленом выполняется автоматически под действием веса самого насоса. Уплотнение между соединительным фланцем и опорным коленом обеспечивается уплотнительным кольцом, уложенным в соединительный фланец. Во время работы оно прижимается к опорному колену, уплотняя соединение.
Применение
- для облегчения монтажа насосов на напорном трубопроводе в шахтах и резервуарах
- для использования в грязной воде и хозяйственно-бытовых стоках
Преимущества
- Прочное исполнение конструкции для надежной установки
- Использование двух направляющих труб для исключения прокручивания насоса при его подъеме или опускании на место крепления
- Вертикальный напорный патрубок для удобства монтажа напорного трубопровода

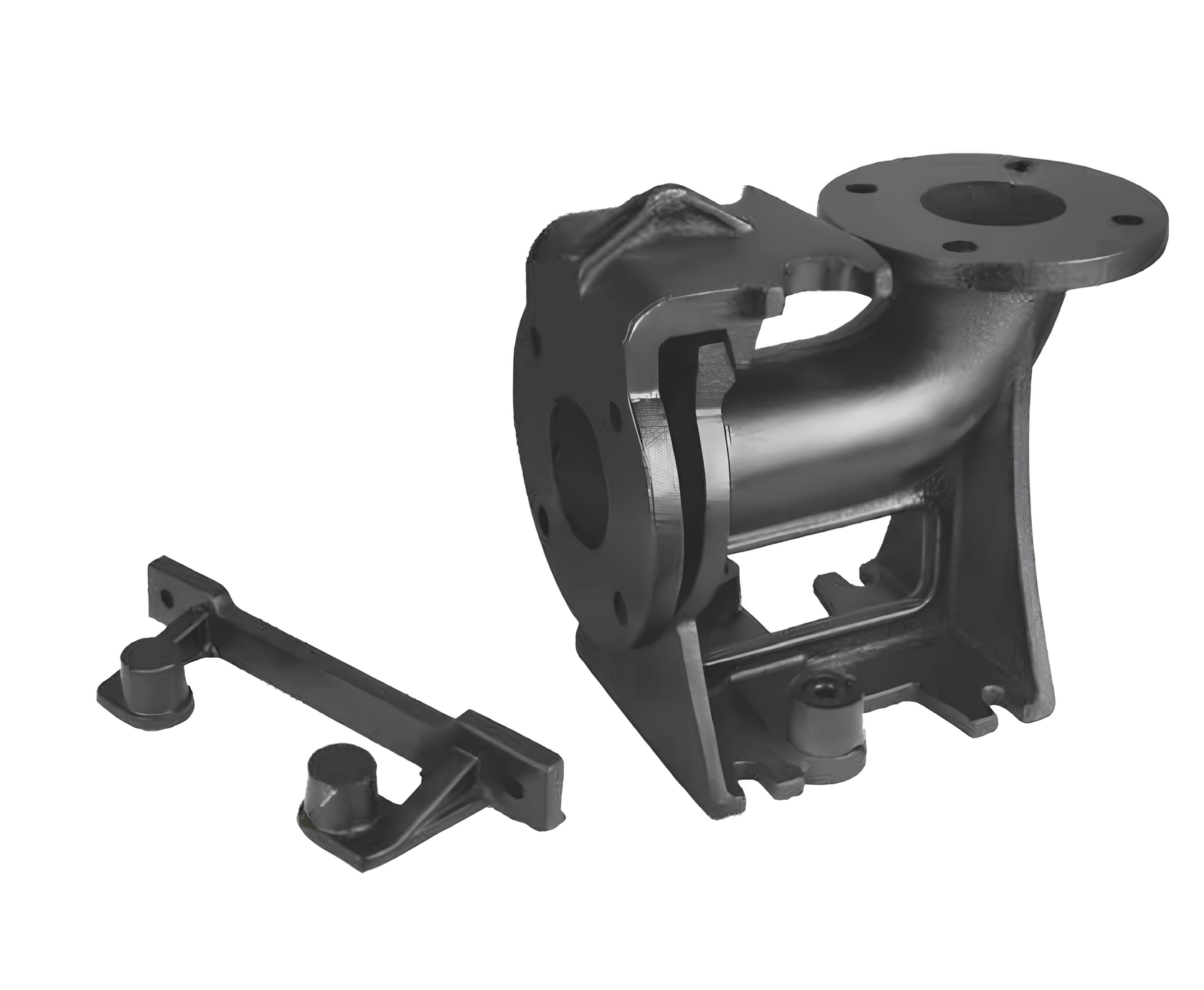

Комплект поставки
- Опорное колено
- Соединительный фланец для крепления к напорному патрубку насоса
- Верхний держатель направляющих труб
- Уплотнение

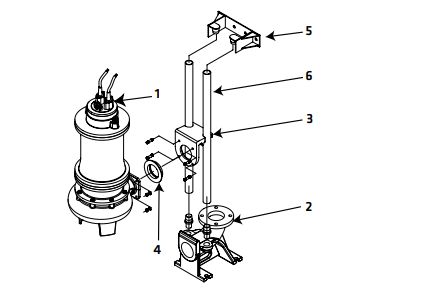

| Обозначения | |
| 1 | Насос |
| 2 | Опорное колено |
| 3 | Соединительный фланец для крепления к напорному патрубку насоса |
| 4 | Уплотнение |
| 5 | Верхний держатель направляющих труб |
| 6 | Трубные направляющие |

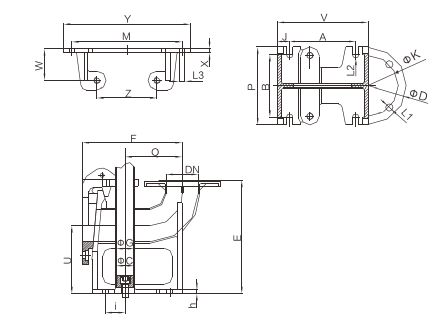

| Модель | D, мм | K, мм | L1, мм | A, мм | B, мм | V, мм | P, мм | J, мм | L2, мм | C, мм | G, мм | E, мм | F, мм | U, мм | Q, мм | i, мм | h, мм | M, мм | Z, мм | L3, мм | W, мм | X, мм | Y, мм | G.W. кг |
| NSD 80/2-RK | 190 | 150 | 8-∅18 | 150 | 155 | 214 | 171 | 32 | R8 | ∅42 | ∅47 | 297 | 244 | 297 | 151 | 31 | 12 | 210 | 100 | 2-∅12 | 70 | 4 | 250 | 26 |
