Устройства погружного монтажа Native NSD

Устройства погружного монтажа Native NSD

Устройства погружного монтажа Native NSD представляют собой специализированные системы для установки и эксплуатации насосного оборудования в затопляемых помещениях, колодцах и резервуарах. Основное назначение таких устройств — обеспечение надежного крепления насосов в рабочем положении с возможностью быстрого извлечения для технического обслуживания без необходимости осушения всей системы. Компания «Тепломакс» предлагает полный ассортимент оборудования Native для организации погружного монтажа в системах водоснабжения, водоотведения и канализации.

Принцип работы и конструктивные решения

Система погружного монтажа базируется на использовании направляющих труб, по которым насосное оборудование опускается в рабочую зону и фиксируется на опорной площадке. Устройства Native NSD включают комплект крепежных элементов, обеспечивающих герметичность соединений и стабильное положение оборудования даже при значительных вибрационных нагрузках. Направляющая система позволяет точно позиционировать насос относительно всасывающего патрубка, что критически важно для эффективной работы всей установки.

Конструкция предусматривает быстросъемное соединение между насосом и напорным трубопроводом. При подъеме оборудования автоматически происходит разъединение муфты, что исключает необходимость выполнения монтажных работ внутри колодца или резервуара. Подъемные цепи фиксируются к специальным проушинам на корпусе насоса, распределяя нагрузку равномерно и предотвращая перекосы при извлечении. Опорная плита устройства монтируется на дне колодца и служит базой для всей конструкции, обеспечивая устойчивость системы.

Преимущества погружного способа установки

Погружной монтаж насосов обладает рядом существенных преимуществ перед традиционными способами установки оборудования. Размещение насосного агрегата непосредственно в перекачиваемой среде исключает необходимость создания отдельного машинного помещения, что существенно сокращает капитальные затраты на строительство. Отсутствие всасывающего трубопровода устраняет риск кавитации и потерь напора, характерных для систем с поверхностным расположением насосов.

Уровень шума при работе погружного оборудования минимален, поскольку звуковые волны гасятся толщей жидкости. Это особенно актуально для канализационных станций, расположенных вблизи жилых зон. Автоматическое управление работой насосов упрощается благодаря возможности установки датчиков уровня непосредственно в рабочей зоне. Система погружного монтажа обеспечивает защиту оборудования от внешних воздействий — температурных колебаний, атмосферных осадков, механических повреждений.

Технические характеристики и область применения

Устройства Native NSD рассчитаны на работу с погружными насосами для перекачки сточных вод производительностью от 5 до 150 м³/час. Максимальная глубина погружения оборудования составляет 20 метров, что позволяет использовать систему в глубоких колодцах и резервуарах. Материалы изготовления подбираются с учетом агрессивности перекачиваемой среды — нержавеющая сталь для химически активных жидкостей, чугун с антикоррозионным покрытием для стандартных применений.

Основные сферы применения погружного монтажа включают дренажные системы производственных объектов, где требуется постоянное удаление технологических стоков. Канализационные насосные станции жилых комплексов используют данную технологию для перекачки бытовых сточных вод в магистральные сети. Ливневые коллекторы оснащаются погружными установками для отвода дождевой воды из пониженных участков территории. В системах водоснабжения устройства применяются для подъема воды из артезианских скважин и резервуаров чистой воды.

Комплектация и монтажные элементы

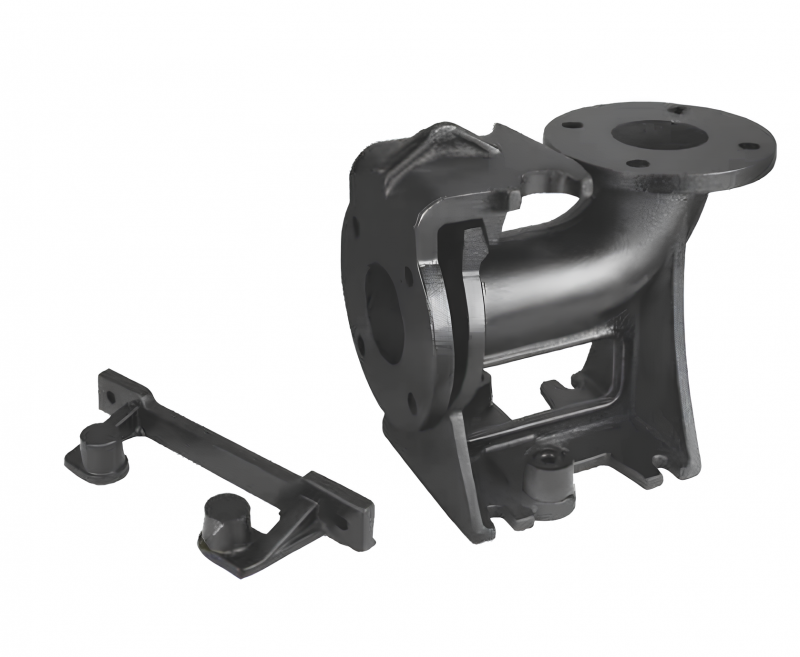

Стандартная комплектация устройства погружного монтажа Native NSD включает опорную плиту с присоединительным фланцем, две направляющие трубы из нержавеющей стали, быстроразъемную муфту с автоматическим уплотнением, подъемную цепь из оцинкованной стали, крепежный комплект для фиксации направляющих. Опционально поставляются верхние направляющие кронштейны для колодцев увеличенной глубины, поплавковые выключатели для автоматизации управления, защитные кожухи для направляющих труб.

Присоединительные размеры опорной плиты соответствуют стандартным фланцевым соединениям DN 50-200, что обеспечивает совместимость с большинством типов трубопроводной арматуры. Быстроразъемная муфта выполняется с уплотнением NBR или EPDM в зависимости от характера перекачиваемой жидкости. Направляющие трубы имеют диаметр от 32 до 50 мм и подбираются исходя из массы насосного агрегата.

Особенности монтажа и эксплуатации

Установка системы погружного монтажа начинается с подготовки основания — дно колодца или резервуара должно быть выровнено и очищено от загрязнений. Опорная плита устанавливается строго горизонтально, что контролируется уровнемером, после чего фиксируется анкерными болтами. Направляющие трубы монтируются вертикально с отклонением не более 5 мм на метр высоты, верхние концы закрепляются в направляющих кронштейнах на устье колодца.

Насосное оборудование подготавливается к установке — на корпус монтируются направляющие скобы, подсоединяется подъемная цепь, проверяется состояние быстроразъемной муфты. Опускание насоса производится плавно, без рывков, контролируется совпадение муфт и правильность посадки на опорную плиту. После установки проверяется герметичность соединения пробным пуском и визуальным осмотром отсутствия протечек.

Техническое обслуживание погружного оборудования упрощается благодаря возможности подъема насоса без демонтажа трубопроводов. Для извлечения агрегата достаточно отключить электропитание, закрепить лебедку или таль к подъемной цепи и равномерно поднять оборудование по направляющим. Разъединение муфты происходит автоматически при движении насоса вверх. Периодичность обслуживания зависит от режима эксплуатации и качества перекачиваемой среды, обычно составляет от 3 до 12 месяцев.

Совместимость с насосным оборудованием

Устройства погружного монтажа Native NSD разработаны для работы с широким спектром насосного оборудования европейского производства. Полная совместимость обеспечена с насосами серии NSPG, предназначенными для перекачки загрязненных жидкостей с содержанием твердых включений. Конструкция крепежных элементов учитывает габариты и массу различных моделей насосов, что позволяет подобрать оптимальную конфигурацию для конкретных условий эксплуатации.

Модульная система построения устройств NSD дает возможность комплектовать установку элементами различной производительности. Для небольших дренажных систем используются компактные варианты с направляющими диаметром 32 мм, для промышленных канализационных станций применяются усиленные конструкции с направляющими 50 мм и опорными плитами увеличенной площади. Гибкость конфигурации позволяет адаптировать систему под специфические требования объекта.

Надежность и долговечность конструкции

Материалы, используемые в производстве устройств погружного монтажа Native, подбираются с учетом длительного контакта с агрессивными средами. Нержавеющая сталь марок AISI 304 и AISI 316 обеспечивает коррозионную стойкость в большинстве применений. Уплотнительные элементы изготавливаются из эластомеров, устойчивых к воздействию нефтепродуктов, кислот и щелочей. Срок службы правильно эксплуатируемой системы превышает 15 лет.

Конструкция направляющих предусматривает компенсацию температурных расширений, что предотвращает деформации при изменении условий эксплуатации. Быстроразъемная муфта проходит испытания на герметичность при давлении, превышающем рабочее в 1,5 раза. Подъемная цепь имеет запас прочности с коэффициентом не менее 5 относительно максимальной нагрузки от массы насоса.

Компания «Тепломакс» обеспечивает поставку устройств погружного монтажа Native NSD с полным комплектом технической документации, включающей чертежи установки, руководства по монтажу и эксплуатации, сертификаты соответствия. Специалисты компании проводят консультации по подбору оптимальной конфигурации системы исходя из параметров насосного оборудования и условий объекта. Наличие складских запасов основных типоразмеров позволяет обеспечить оперативную отгрузку заказов.
