Характеристики
- Простая конструкция, надежная и стабильная работа, малое количество движущихся частей.
- Простая установка, клапан может быть установлен вертикально или горизонтально на выходе насоса.
- Высокий расход через байпас, максимальное значение составляет 60% от основного расхода, значение KV можно регулировать.
- Максимальный перепад рабочего давления байпаса составляет 4 МПа. В качестве опции может поставляться байпас с функцией обратного клапана.
- Применимая рабочая среда: вода, масло, метанол и другие жидкие среды.
- Рабочая температура: от -196°C до +300°C.
- Тип корпуса клапана: трехходовой литой клапан
- Номинальное давление: класс 150 - 400 (PN 16, 25, 40, 64)
Диапазон температур материалов
| Материал корпуса Уплотнительный материал | WCB | LCB/LCC | CF8 | CF8M |
| Бутадиен-нитрильный каучук | -20~+100 | -30~+100 | -30~+100 | -30~+100 |
| Фторкаучук | -20~+200 | -40~+200 | -40~+200 | -40~+200 |
| ПТФЭ | 20~+230 | -40~+230 | -80~+230 | -80~+230 |
| Спирально-навитая прокладка из нержавеющей стали | 20~+300 | -40~+300 | -196~+300 | -196~+300 |
Выбор модели
| ZEV (ТД) | T | Номинальное давление | Материал корпуса | Основной диаметр | Диаметр байпаса | Тип конструкции |
| Серия ZEV (ТД) | Байпасный узел, тип Т | PN16=PN16 CLSS150#= CL150 |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D= под заказ |
DN25=25 NPS1”=1” | DN25=25 NPS1”=1” |
V= Вертикально установленный H= Горизонтально установленный Z= Невозвратный байпас D= С выпуском |
Например: байпас типа T, класс давления 150, материал корпуса WCB, основной диаметр 2", диаметр байпаса 1", вертикально установленный, модель: ZEVT-CL150-C-2"/1"-V
Принцип работы

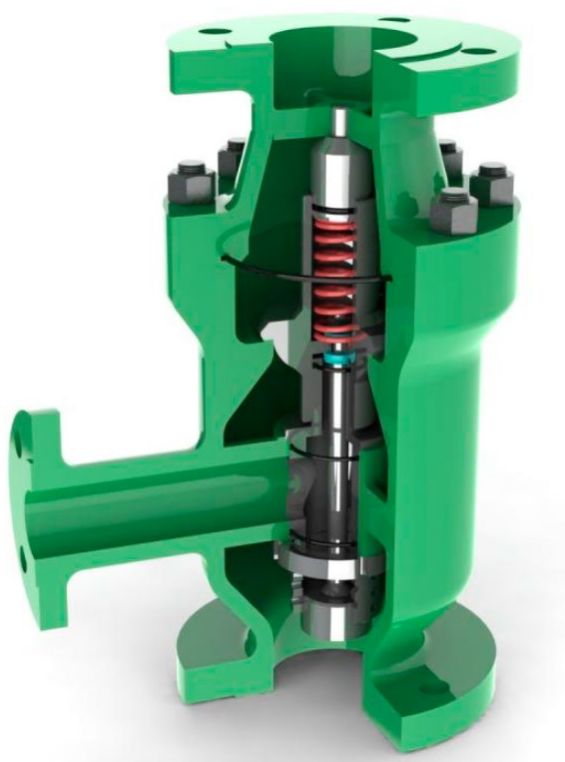

Описание работы автоматического клапана рециркуляции
Автоматический клапан рециркуляции выполняет несколько функций, объединённых в одном устройстве. Он регулирует поток, автоматически перемещая основной диск в зависимости от параметров потока. При этом основной диск воздействует на шток байпасного клапана, что позволяет контролировать поток через байпас.
Основные функции клапана:
- Измерение потока: Основной диск клапана автоматически фиксирует скорость потока в системе, определяя свое положение и положение байпасного диска.
- Регулировка рециркуляции: Клапан обеспечивает минимальный рециркуляционный поток насоса, направляя его в резервуар через байпас, тем самым поддерживая характеристики насоса.
- Функция обратного клапана: Устройство предотвращает обратный поток среды в насос, выступая также в роли обратного клапана. Доступны варианты с невозвратным байпасом.
- Настройка под требования: Возможна адаптация размера байпаса в соответствии с пожеланиями клиента. Максимальный поток через байпас ограничен параметром Kv.
Выбор размера
| Размер клапана | мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| дюймы | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| Макс. основной поток | м3/ч | 12 | 28 | 30 | 50 | 100 | 114 | 200 | 400 | 455 | 750 | 1250 | 1650 |
| Размер байпаса | мм | 15 | 20 | 20 | 25 | 40 | 40 | 50 | 80 | 80 | 100 | 100 | 150 |
| дюймы | 1/2 | 3/4 | 3/4 | 1 | 11/2 | 11/2 | 2 | 3 | 3 | 4 | 4 | 6 | |
| Макс. значение Kv байпаса | Cv | 2.3 | 4.6 | 4.6 | 6.9 | 18.5 | 18.5 | 34.7 | 69.3 | 69.3 | 116 | 116 | 170 |
Примечание: основной размер клапана зависит от размера выпускного отверстия насоса.

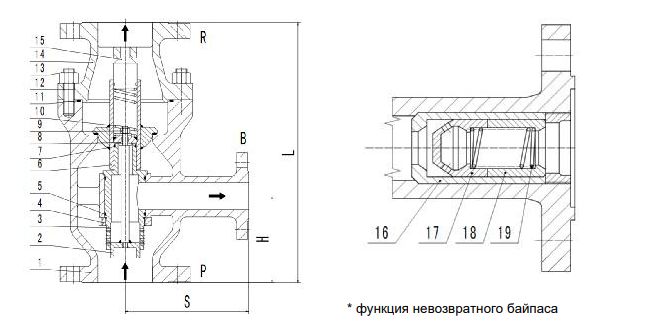

Детали и материал
| № | Название | Материал | № | Название | Материал | ||
| 1 | Корпус | WCB | CF8 | 11 | Уплотнительное кольцо | EPDM | EPDM |
| 2 | Рециркуляционный диск | 2Cr13 | 304 | 12 | Резьбовая шпилька | 45 | 0Cr18Ni9 |
| 3 | Рециркуляционное седло | 2Cr13 | 304 | 13 | Шестигранная гайка | 35 | 0Cr18Ni9 |
| 4 | Сальниковая набивка | 2Cr13 | 304 | 14 | Стакан | WCB | CF8 |
| 5 | Уплотнительное кольцо | EPDM | EPDM | 15 | Направляющий блок | 2Cr13 | 304 |
| 6 | Основной диск | 2Cr13+STL | 304+STL | 16 | Втулка | 2Cr13 | 304 |
| 7 | Уплотнительное кольцо | EPDM | EPDM | 17 | Пористая деталь | 2Cr13 | 304 |
| 8 | Прокладка | 2Cr13 | 304 | 18 | Торцевое кольцо | 2Cr13 | 304 |
| 9 | Шестигранная гайка | 304 | 304 | 19 | Пружина 2 | 60Si2Mn | 1Cr18Ni9Ti |
| 10 | Пружина | 60Si2Mn | 1Cr18Ni | ||||
Размер и вес
| Спецификация клапана DNP DNR | Размер, мм (дюймы) | Байпас | Вес, кг | |||
| S | H | L | (DNB) | PN10/16/25 150lbs | PN40/64 S H L (DNB) 300lbs | |
| 25 (1") | 115 | 102 | 267 | 15 | 12 | 18 |
| 32 (11/4") | 115 | 102 | 267 | 20 | 14 | 20 |
| 40 (11/2") | 115 | 102 | 267 | 20 | 14 | 20 |
| 50 (2") | 130 | 108 | 305 | 25 | 22 | 26 |
| 65 (21/2") | 165 | 127 | 381 | 40 | 46 | 51 |
| 80 (3") | 181 | 127 | 381 | 40 | 46 | 51 |
| 100 (4") | 209 | 159 | 495 | 50 | 105 | 118 |
| 125 (5") | 267 | 200 | 575 | 80 | 143 | 156 |
| 150 (6") | 267 | 200 | 575 | 80 | 220 | 240 |
| 200 (8") | 300 | 220 | 600 | 100 | 255 | 302 |
| 250 (10") | 356 | 255 | 780 | 100 | 400 | 455 |
| 300 (12") | 530 | 280 | 830 | 150 | 590 | 650 |
