Клапан регулирования противодавления применяется в ситуациях, где стандартные системы регулирования не подходят. Он служит для поддержания стабильного давления на входе и предотвращает кавитацию и испарение, обеспечивая защиту насосной системы. Этот клапан часто используется в паре с автоматическим клапаном рециркуляции для оптимальной защиты насосов.
Принцип работы

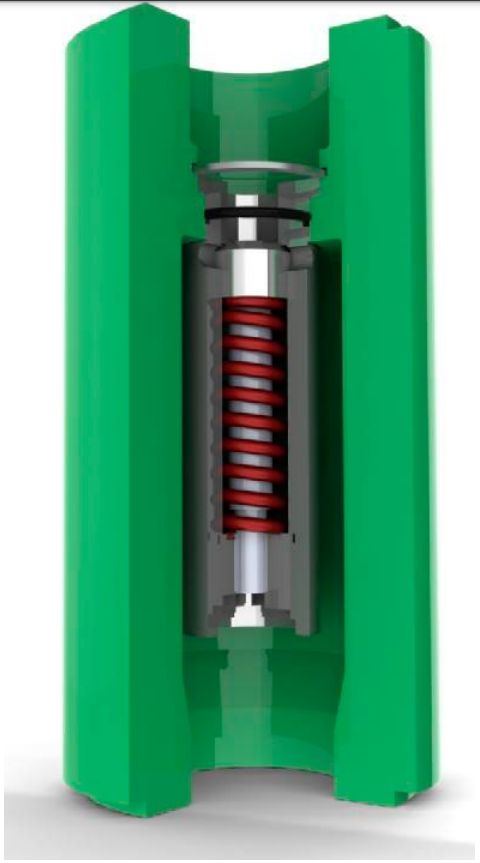

Клапан работает на основе самоопорного механизма, где перемещение вдоль диска осуществляется за счёт пружины. Это создает перепад давления, открывая седло клапана до достижения необходимого значения.
Установка и обслуживание
Для максимальной эффективности клапан следует монтировать после защищаемого устройства, поблизости от деаэратора или резервуара. Его конструкция упрощает эксплуатацию и обслуживание, а также поставляется руководство.
Технические характеристики
—Размеры:DN25~DN150 (1"-6") —Диапазон давления:PN10~PN400 (ANSI 150Lbs~ANSI 2500Lbs)
—Соединение:Фланцевое по DIN или ANSI; другие стандарты доступны по запросу.
Диапазон температур материалов
| Материал корпуса Уплотнительный материал | A105 | LF2 | F304 | F316 |
| Бутадиен-нитрильный каучук | -20~+100 | -30~+100 | -30~+100 | -30~+100 |
| Фторкаучук | -20~+200 | -40~+200 | -40~+200 | -40~+200 |
| ПТФЭ | 20~+230 | -40~+230 | -80~+230 | -80~+230 |
| Спирально-навитая прокладка из нержавеющей стали | 20~+300 | -40~+300 | -196~+300 | -196~+300 |
Выбор модели
| YB | 7 | Номинальное давление | Материал корпуса | Номинальный диаметр | Тип конструкции |
| YB BOV | Серия 7 | PN16=PN16 Класс 150 =CL150 |
C=A105 LC=LF2 P=304 PL=304L R=316 RL=316L |
DN50=50 NPS2”=2” |
D = Межфланцевый тип F = Фланцевое соединение S = Перепускная функция |
Например: Клапан регулирования противодавления серии 7, класс 1500, материал корпуса A105, диаметр 2", фланцевое соединение, модель: YEV7 (БПВ) -CL1500-C-2"-F
Установка

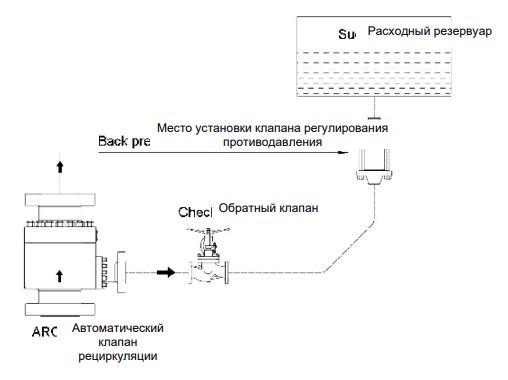

Чтобы обеспечить максимальную производительность клапана регулирования противодавления YEV7 (БПВ) , его следует устанавливать после клапана, для которого обеспечивается защита, а поскольку скорость потока на выходе клапана высокая, место установки должно находиться вблизи деаэратора или резервуара.
Детали и материал

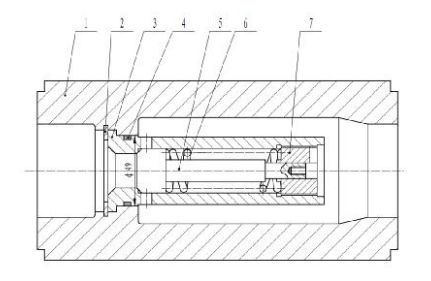

| № | Название | Материал (обычно используемый) | |||
| 1 | Корпус | A105 | LF2 | F304 | F316 |
| 2 | Упругое стопорное кольцо | 2Cr13 | 2Cr13 | 304 | 316 |
| 3 | Седло | 2Cr13+STL | 2Cr13+STL | 304+STL | 316+STL |
| 4 | Уплотнительное кольцо | EPDM | EPDM | EPDM | EPDM |
| 5 | Проточная часть | 2Cr13+STL | 2Cr13+STL | 304+STL | 316+STL |
| 6 | Пружина | 60Si2Mn | 60Si2Mn | 1Cr18Ni9Ti | 316 |
| 7 | Прижимная гайка | 2Cr13 | 2Cr13 | 304 | 316 |
