Серия автоматических клапанов рециркуляции ZEVL (ТДЛ) служит для защиты насосов, предотвращая риски кавитации и нестабильности, особенно при перекачке горячей воды на низкой нагрузке. При снижении потока ниже установленного уровня байпас открывается, поддерживая минимальный необходимый поток. Даже при полном закрытии клапан обеспечивает автоматическую рециркуляцию. Давление снижается через многоступенчатый редукционный клапан, что делает серию подходящей для средних и низких перепадов давления до 6 МПа. Уникальный байпас типа L уменьшает шум и предотвращает кавитацию.
Характеристики
— Байпас с низким уровнем шума, оптимален для средних и низких давлений.
— Корпус из кованой стали, доступен в углеродистой и нержавеющей стали.
— Невозвратный байпас, выдерживает перепад давления до 6 МПа.
— Подходит для сложных условий благодаря конструкции с портом Вентури.
— Диапазон давления от PN16 до PN100, размеры от DN2 до DN500. — Дополнительная функция ручного байпаса при сбоях.
Размеры и давление
— Трехходовой кованый корпус клапана.
— Диаметр от NPS 1″ до 20″ (DN25–500).
— Давление от класса 150 до 600 (PN 16–100).
— Фланцевые соединения: FF, RF, RTJ, BW, SW.
Диапазон температур материалов
| Материал корпуса Уплотнительный материал | A105 | LF2 | F304 | F316 |
| Бутадиен-нитрильный каучук | -20~+100 | -30~+100 | -30~+100 | -30~+100 |
| Фторкаучук | -20~+200 | -40~+200 | -40~+200 | -40~+200 |
| ПТФЭ | 20~+230 | -40~+230 | -80~+230 | -80~+230 |
| Спирально-навитая прокладка из нержавеющей стали | 20~+300 | -40~+300 | -196~+300 | -196~+300 |
Выбор модели
| ZEV (ТД) | T | Номинальное давление | Материал корпуса | Основной диаметр | Диаметр байпаса | Тип конструкции |
| Серия ZEV (ТД) | Байпасный узел, тип Т | PN16=PN16 CLSS150#= CL150 |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D= под заказ |
DN25=25 NPS1”=1” | DN25=25 NPS1”=1” |
V= Вертикально установленный H= Горизонтально установленный S = Ручной запуск |
Например: байпас типа L, класс давления 600, материал корпуса WCB, основной диаметр 2", диаметр байпаса 1", вертикально установленный, модель: ZEVL (ТДЛ)-CL600-C-2"/1"-V

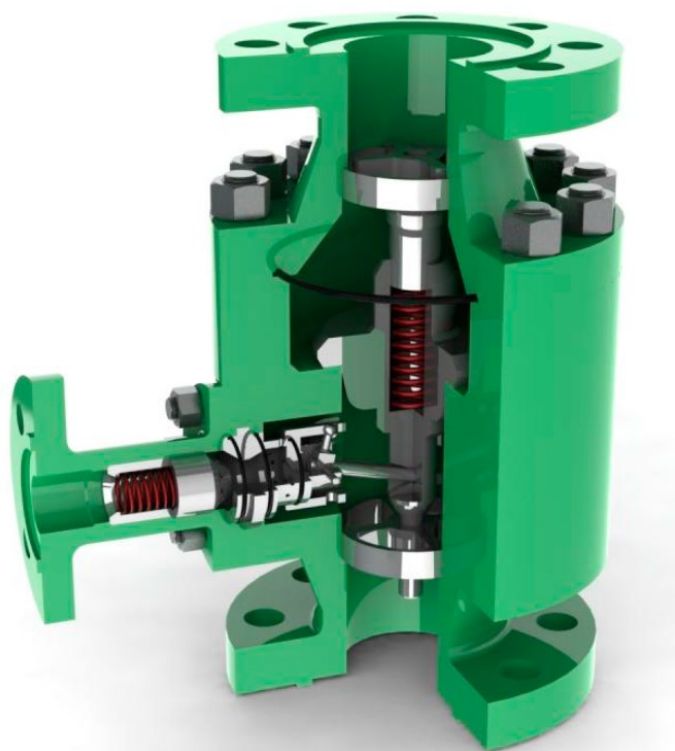

Описание работы автоматического клапана рециркуляции
Автоматический клапан рециркуляции управляет потоком рабочей среды, изменяя положение основного диска в ответ на параметры основного потока. При движении основного диска шток байпасного клапана также перемещается, что позволяет регулировать байпасный поток.
Основные функции
-
Контроль расхода:Клапан автоматически определяет и регулирует основной поток системы, изменяя положение как основного, так и байпасного дисков.
-
Регулировка рециркуляции:Обеспечивает минимальный поток насоса в резервуар через байпас, поддерживая оптимальные характеристики насоса.
-
Снижение давления:Байпасная система многоступенчатого снижения давления уменьшает давление рабочей среды от насоса до безопасных значений, снижая шум и износ.
-
Функция обратного клапана:Предотвращает обратный поток в насос, включая стандартную функцию невозвратного байпаса. Байпас может быть изготовлен по индивидуальным требованиям, а его максимальный расход ограничен определённым значением Kv.
Выбор размера
| Размер клапана | мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| дюймы | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| Макс. основной поток | м3/ч | 12 | 28 | 30 | 50 | 100 | 114 | 200 | 400 | 455 | 750 | 1250 | 1650 |
| Размер байпаса | мм | 15 | 20 | 20 | 25 | 40 | 40 | 50 | 50 | 65 | 80 | 100 | 125 |
| дюймы | 1/2 | 3/4 | 3/4 | 1 | 11/2 | 11/2 | 2 | 2 | 21/2 | 3 | 4 | 5 | |
| Макс. значение Kv байпаса | Cv | 1.6 | 2.9 | 2.9 | 3.7 | 6.8 | 6.8 | 12.3 | 12.3 | 21.7 | 31 |
51 |
86 |
Примечание: основной размер клапана зависит от размера выпускного отверстия насоса.

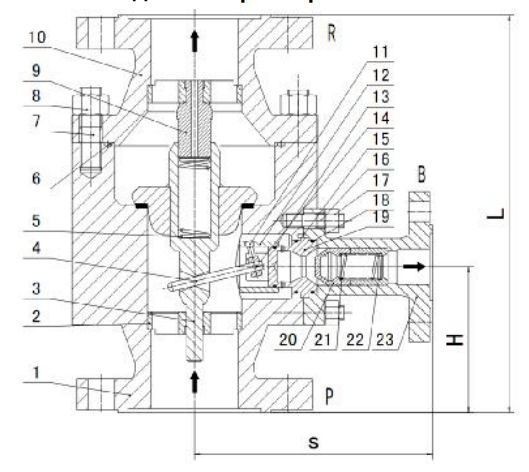

Основные детали и размеры
Детали и материал
| № | Название | Материал (обычно используемый) | № | Название | Материал (обычно используемый) | ||
| 1 | Основной корпус | A105 | F304 | 13 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 2 | Направляющее кольцо | 2Cr13 | F304 | 14 | Штифт 1 | 2Cr13 | F304 |
| 3 | Основной диск | 2Cr13+STL | F304+STL | 15 | Штифт 2 | 2Cr13 | F304 |
| 4 | Рычаг | 2Cr13 | F304 | 16 | Резьбовая шпилька | B7 | 0Cr18Ni9Ti |
| 5 | Пружина 1 | 60Si2Mn | 1Cr18Ni9Ti | 17 | Шестигранная гайка | 2H | 0Cr18Ni9Ti |
| 6 | Уплотнительное кольцо | Фторкаучук | Фторкаучук | 18 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 7 | Резьбовая шпилька | B7 | 0Cr18Ni9Ti | 19 | Регулирующая головка | 2Cr13 | F304 |
| 8 | Шестигранная гайка | 2H | 0Cr18Ni9Ti | 20 | Пористая втулка | 2Cr13 | F304 |
| 9 | Направляющий штифт | 2Cr13 | F304 | 21 | Пружина 2 | 60Si2Mn | 1Cr18Ni9Ti |
| 10 | Стакан | 2Cr13 | F304 | 22 | Торцевое кольцо | 2Cr13 | F304 |
| 11 | Поворотное устройство | 2Cr13 | F304 | 23 | Корпус байпаса | A105 | F304 |
| 12 | Регулирующий блок | 2Cr13 | F304 | ||||
Размер и вес
| DN | PN (бар) | КЛАСС | DNB | L (мм) | S (мм) | H (мм) | Вес (кг) |
| 25 (1") | 10-16-25-40 | 150-300 | 25 (1") | 190 | 153 | 73 | 17 |
| 63-100 | 600 | 250 | 182 | 90 | 32 | ||
| 32 (1 1/4") | 10-16-25-40 | 150-300 | 25 (1") | 190 | 153 | 73 | 19 |
| 63-100 | 600 | 250 | 182 | 90 | 32 | ||
| 40 (1 1/2") | 10-16-25-40 | 150-300 | 25 (1") | 200 | 155 | 75 | 19 |
| 63-100-160 | 600 | 260 | 190 | 90 | 32 | ||
| 50 (2") | 10-16-25-40 | 150-300 | 25 (1") | 230 | 163 | 90 | 27 |
| 63-100-160 | 600 | 300 | 185 | 115 | 41 | ||
| 65 (2 1/2") | 10-16-25-40 | 150-300 | 40 (1 1/2") | 290 | 184 | 110 | 42 |
| 63-100-160 | 600 | 340 | 219 | 125 | 60 | ||
| 80 (3") | 10-16-25-40 | 150-300 | 40 (1 1/2") | 310 | 191 | 140 | 52 |
| 63-100-160 | 600 | 380 | 233 | 124 | 74 | ||
| 100 (4") | 10-16-25-40 | 150-300 | 50 (2") | 350 | 221 | 125 | 81 |
| 63-100-160 | 600 | 430 | 258 | 155 | 112 | ||
| 125 (5") | 10-16-25-40 | 150-300 | 50 (2") | 400 | 266 | 135 | 122 |
| 63-100-160 | 600 | 500 | 280 | 175 | 182 | ||
| 150 (6") | 10-16-25-40 | 150-300 | 65 (2 1/2") | 480 | 295 | 165 | 138 |
| 63-100 | 600 | 550 | 350 | 190 | 273 | ||
| 200 (8") | 10-16-25-40 | 150-300 | 80 (3") | 600 | 395 | 200 | 241 |
| 63-100 | 600 | 650 | 405 | 215 | 467 | ||
| 250 (10") | 10-16-25-40 | 150-300 | 100 (4") | 730 | 475 | 240 | 411 |
| 63-100 | 600 | 775 | 520 | 260 | 714 | ||
| 300 (12") | 10-16-25-40 | 150-300 | 125 (5") | 850 | 530 | 280 | 1281 |
| 63-100 | 600 | 900 | 550 | 300 | 1480 |
