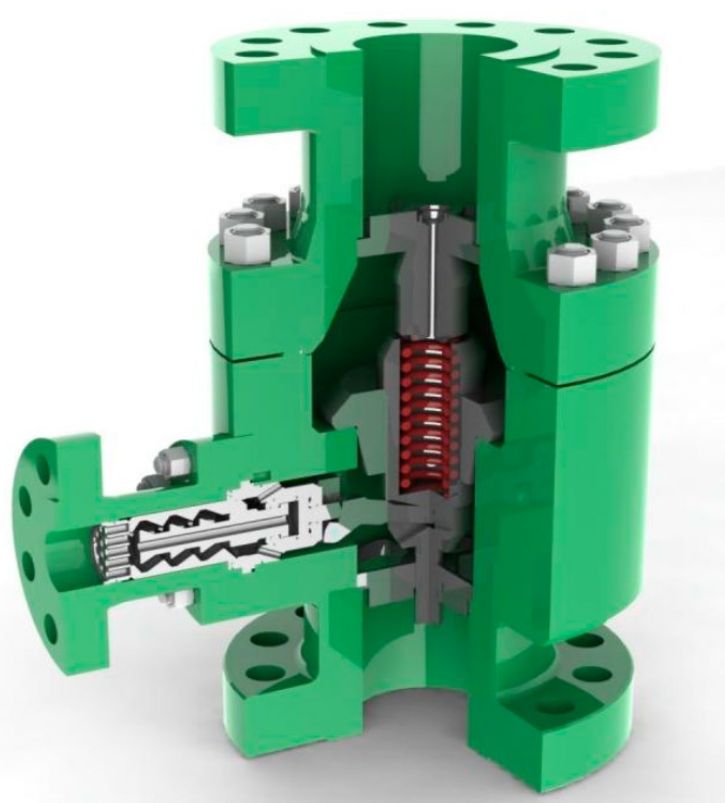

Автоматический клапан рециркуляции серии ZEVM (ТДМ) служит для защиты центробежных насосов от кавитации и нестабильности. Когда поток насоса падает ниже установленного уровня, байпас открывается, обеспечивая минимально необходимый поток. Даже при нулевом потоке часть жидкости проходит через байпас для рециркуляции.
Особенности
—Многоступенчатый редукционный байпас: предотвращает кавитацию и снижает скорость потока, подходит для использования при высоком давлении.
—Материал корпуса: доступен выбор между углеродистой и нержавеющей сталью.
—Функция невозвратного байпаса: выдерживает перепад давления до 30 МПа.
—Диапазон давления и размеров: от PN16 до PN420, диаметр от DN2 до DN500.
—Опциональный ручной байпас: для использования в случае неисправности.
Характеристики
—Корпус: трехходовой, кованый.
—Размеры: NPS 1″ — 20″.
—Давление: класс от 150 до 2500.
—Соединения: фланцевые и другие типы.
Диапазон температур материалов
| Материал корпуса Уплотнительный материал | A105 | LF2 | F304 | F316 |
| Бутадиен-нитрильный каучук | -20~+100 | -30~+100 | -30~+100 | -30~+100 |
| Фторкаучук | -20~+200 | -40~+200 | -40~+200 | -40~+200 |
| ПТФЭ | 20~+230 | -40~+230 | -80~+230 | -80~+230 |
| Спирально-навитая прокладка из нержавеющей стали | 20~+300 | -40~+300 | -196~+300 | -196~+300 |

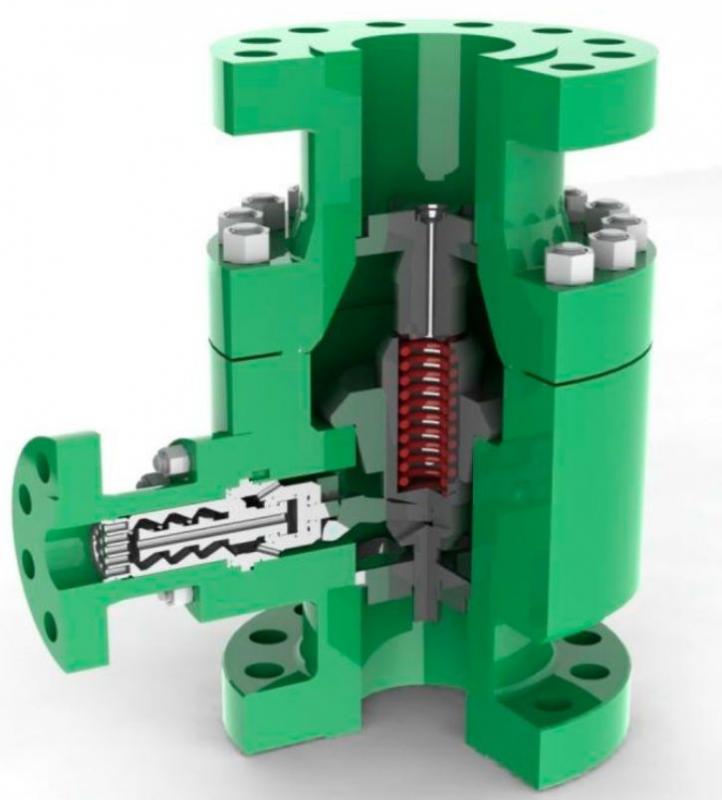

Автоматический клапан рециркуляции способен самостоятельно регулировать положение основного диска, учитывая параметры потока. Основной диск, воздействуя на шток байпасного клапана, управляет зоной дросселирования байпаса и контролирует поток. Когда основной диск возвращается в закрытое положение, весь поток проходит через байпас, а при полном открытии — в технологическую систему.
Основные функции
-
Измерение потока: Клапан автоматически определяет поток в системе, изменяя положение основного и байпасного дисков.
-
Регулировка рециркуляции: Обеспечивает минимальный поток насоса через байпас для оптимальной работы и рециркуляции.
-
Многоступенчатое снижение давления: Снижает давление среды, поступающей в резервуар, обеспечивая тишину и минимизируя износ.
-
Функция обратного клапана: Предотвращает обратный поток, защищая насос. Включает невозвратный байпас. По запросу возможна настройка размеров байпаса. Максимальный поток зависит от значения Kv.
Выбор модели
| ZEV (ТД) | М | Номинальное давление | Материал корпуса | Основной диаметр | Диаметр байпаса | Тип конструкции |
| Серия ZEV (ТД) | Байпасный узел, тип М | PN16=PN16 Класс 150 =CL150 |
C=A105 LC=LF2 P=304 PL=304L R=316 RL=316L D= под заказ |
DN50=50 NPS2”=2” | DN25=25 NPS1”=1” |
V= Вертикально установленный H= Горизонтально установленный S = Ручной запуск |
Например: байпас типа M, класс давления 1500, материал корпуса WCB, основной диаметр 2", диаметр байпаса 1", вертикально установленный, модель: ZEVM (ТДМ)-CL1500-C-2"/1"-V
Выбор размера
| Размер клапана | мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| дюймы | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| Макс. основной поток | м3/ч | 12 | 28 | 30 | 50 | 100 | 114 | 200 | 400 | 455 | 750 | 1250 | 1650 |
| Размер байпаса | мм | 15 | 20 | 20 | 25 | 40 | 40 | 50 | 50 | 65 | 80 | 100 | 125 |
| дюймы | 1/2 | 3/4 | 3/4 | 1 | 11/2 | 11/2 | 2 | 2 | 21/2 | 3 | 4 | 5 | |
| Макс. значение Kv байпаса | Cv | 1,0 | 1,9 | 1,9 | 2,7 | 5,2 | 5,2 | 8,5 | 8,5 | 11 | 14 |
22 |
35 |
Примечание: основной размер клапана зависит от размера выпускного отверстия насоса.

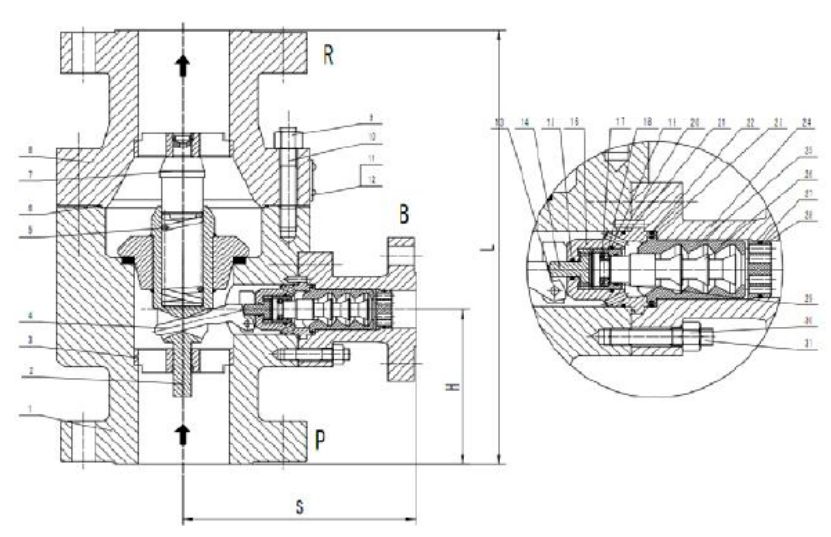

Основные детали и размеры
Детали и материал
| № | Название | Материал (обычно используемый) | № | Название | Материал (обычно используемый) | ||
| 1 | Корпус | A105 | F304 | 16 | Регулирующий диск | 2Cr13 | 304 |
| 2 | Основной диск | 2Cr13 | 304 | 17 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 3 | Направляющее кольцо | 2Cr13 | 304 | 18 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 4 | Плунжер клапана | 2Cr13 | 304 | 19 | Прямой штифт | 2Cr13 | 304 |
| 5 | Пружина | 60Si2Mn | 1Cr18Ni9Ti | 20 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 6 | Уплотнительное кольцо | Фторкаучук | Фторкаучук | 21 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 7 | Направляющий блок | 2Cr13 | 304 | 22 | Рециркуляционный корпус | A105 | F304 |
| 8 | Стакан | A105 | F304 | 23 | Рециркуляционная клетка | 2Cr13 | 304 |
| 9 | Гайка | 35 | 0Cr18Ni9 | 24 | Рециркуляционный диск | 2Cr13 | 304 |
| 10 | Шпилька | 45 | 0Cr18Ni9 | 25 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 11 | Плунжерный штифт | 2Cr13 | 304 | 26 | Диафрагма | 2Cr13 | 304 |
| 12 | Блок дисков | 2Cr13 | 304 | 27 | Уплотнительное кольцо | Фторкаучук | Фторкаучук |
| 13 | Уплотнительное кольцо | Фторкаучук | Фторкаучук | 28 | Гайка | 2H | 2H |
| 14 | Стакан | 2Cr13 | 304 | 29 | Болт | B7 | B7 |
| 15 | Основная гайка | 0Cr18Ni9 | 0Cr18Ni9 | ||||
Размер и вес
| DN (дюймы) | PN (бар) | КЛАСС | DNB (дюймы) | L (мм) | S (мм) | H (мм) | Вес (кг) |
| 25 (1″) | 10-16-25-40 | 150-300 | 25 (1″) | 190 | 153 | 73 | 17 |
| 63-100 | 600 | 250 | 182 | 90 | 32 | ||
| 32 (1″) | 10-16-25-40 | 150-300 | 25 (1″) | 190 | 153 | 73 | 19 |
| 63-100 | 600 | 250 | 182 | 90 | 32 | ||
| 40 (11/2″) | 10-16-25-40 | 150-300 | 25 (1″) | 200 | 155 | 75 | 19 |
| 63-100-160 | 600-900 | 260 | 190 | 90 | 32 | ||
| 250 | 1500 | 300 | 215 | 120 | 43 | ||
| 50 (2″) | 10-16-25-40 | 150-300 | 25 (1″) | 230 | 163 | 90 | 27 |
| 63-100-160 | 600-900 | 300 | 185 | 115 | 41 | ||
| 250 | 1500 | 350 | 223 | 130 | 59 | ||
| 65 (21/2″) | 10-16-25-40 | 150-300 | 40 (11/2″) | 290 | 184 | 110 | 42 |
| 63 | 600 | 340 | 219 | 125 | 60 | ||
| 100-160 | 900 | 340 | 227 | 125 | 69 | ||
| 250 | 1500 | 400 | 260 | 145 | 89 | ||
| 80 (3″) | 10-16-25-40 | 150-300 | 40 (11/2″) | 310 | 191 | 115 | 52 |
| 63 | 600 | 380 | 233 | 140 | 74 | ||
| 100-160 | 900 | 380 | 240 | 140 | 84 | ||
| 250 | 1500 | 450 | 265 | 165 | 122 | ||
| 100 (4″) | 10-16-25-40 | 150-300 | 50 (2″) | 350 | 221 | 125 | 81 |
| 63 | 600 | 430 | 258 | 155 | 112 | ||
| 100-160 | 900 | 430 | 266 | 155 | 126 | ||
| 250 | 1500 | 520 | 300 | 190 | 206 | ||
| 125 (5″) | 10-16-25-40 | 150-300 | 50 (2″) | 400 | 266 | 135 | 122 |
| 63 | 600 | 500 | 280 | 175 | 182 | ||
| 100-160 | 900 | 500 | 291 | 175 | 207 | ||
| 250 | 1500 | 600 | 321 | 215 | 300 | ||
| 150 (6″) | 10-16-25-40 | 150-300 | 65 (21/2″) | 480 | 295 | 165 | 138 |
| 63 | 600 | 550 | 350 | 190 | 273 | ||
| 100-160 | 900 | 585 | 355 | 200 | 289 | ||
| 250 | 1500 | 700 | 405 | 250 | 444 | ||
| 200 (8″) | 10-16-25-40 | 150-300 | 80 (3″) | 600 | 395 | 200 | 241 |
| 63 | 600 | 650 | 405 | 215 | 467 | ||
| 100-160 | 900 | 680 | 430 | 225 | 501 | ||
| 250 | 1500 | 830 | 485 | 290 | 785 | ||
| 250 (10″) | 10-16-25-40 | 150-300 | 100 (4″) | 730 | 475 | 240 | 411 |
| 63 | 600 | 775 | 520 | 260 | 714 | ||
| 100-160 | 900 | 800 | 560 | 270 | 857 | ||
| 250 | 1500 | 900 | 560 | 310 | 1284 | ||
| 300 (12″) | 10-16-25-40 | 150-300 | 125 (5″) | 850 | 530 | 280 | 740 |
| 63 | 600 | 800 | 550 | 300 | 930 | ||
| 100-160 | 900 | 1050 | 650 | 360 | 1485 | ||
| 250 | 1500 | 1200 | 720 | 420 | 2100 |
