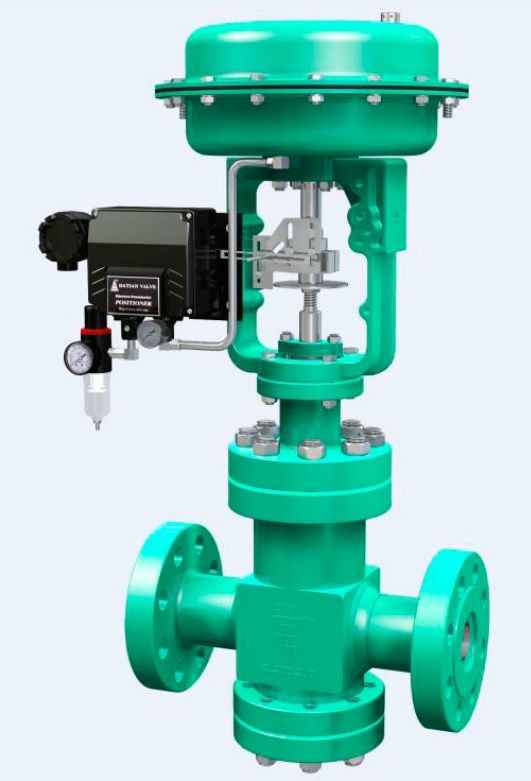

Клапан ZHEV (МФК) оборудован усовершенствованным регулирующим механизмом с многоуровневой конструкцией и симметричной втулкой. Он обеспечивает полный контроль над скоростью потока рабочей среды внутри клапана и значительно снижает шум от высоконапорных газов или пара. Благодаря многоступенчатому снижению давления, устройство эффективно предотвращает кавитацию в жидкости, что делает его идеальным для использования при высоких давлениях.
Основные характеристики
- Корпус: прямоточный кованый клапан
- Диаметр: от NPS1" до 8″ (DN20 — 200)
- Давление: КЛАСС 150–1500, PN 1.6–25 МПа
- Соединения: FF, RF, RTJ и другие; сварка SW, BW
- Фланцы: соответствуют IEC534 —Тип стакана: стандартный, удлиненный
- Набивка: V-образная из ПТФЭ, графит —Прокладка: металлическая с графитом
- Механизм: пневматический, многопружинный —Электропривод: выбирается индивидуально
- Тип диска: многоступенчатый с клеточной втулкой
- Пропускная характеристика: равнопроцентная, линейная
- Материал: индивидуальный подбор по температуре и давлению Этот клапан подойдет для сложных условий эксплуатации, предлагая надежность и эффективность в управлении потоками различных сред.
Выбор модели
| Z | R: серия 3810L | H: Линейный привод | D: Многоступенчатый с втулкой клеточного типа | -16: PN1.6 МПа | C: углеродистая сталь | DN 20 Размер: 20 P: серия PSL P: сталь Cr-Ni-Ti мм | |
| P: серия PSL | P: сталь Cr-Ni-Ti | ||||||
| J: Пневматическая диафрагма | CL150: класс 150 | I: сталь Cr-Mo | -B: Пневматическое закрытие | Дюймы: 1" Размер: 1" | |||
| H: Линейный цилиндр | V: сталь Cr-Mo-V | -K: Пневматическое открытие |

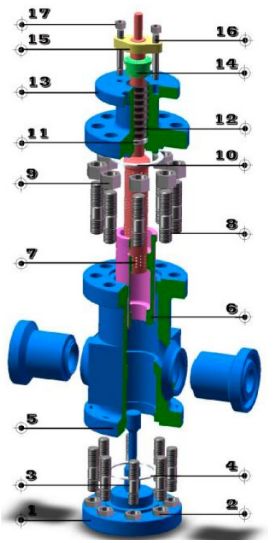

Материал и внутренние компоненты
Материал корпуса: углеродистая сталь
| 1 | Седло | A105 | LF2 | F22 |
| 2 | Гайка | 2H | 35 | 25Cr2Mo1VA |
| 3 | Шпилька | B7 | 40MnB | 25Cr2Mo1VA |
| 4 | Прокладка | 316+графит/ПТФЭ | ||
| 5 | Корпус | A105 | LF2 | F22 |
| 6 | Седло | 304 | 304 | 304 |
| 7 | Шток | 304 | 304 | 304 |
| 8 | Шпилька | B7 | 40MnB | 25Cr2Mo1VA |
| 9 | Гайка | 2H | 35 | 25Cr2Mo1VA |
| 10 | Прокладка | 316+графит/ПТФЭ | ||
| 11 | Прокладка сальника | 304 | 304 | 304 |
| 12 | Сальниковая набивка | ПТФЭ/Гибкий графит | ||
| 13 | Стакан | A105 | LF2 | F22 |
| 14 | Прижимная втулка | 304 | 304 | 304 |
| 15 | Сальник | A105 | LF2 | F22 |
| 16 | Гайка | 2H | 40MnB | 25Cr2Mo1VA |
| 17 | Шпилька | B7 | 35 | 25Cr2Mo1VA |
Материал корпуса: нержавеющая сталь
| 1 | Седло | CF8 | CF8M | CF3M |
| 2 | Гайка | 304 | 316 | 316L |
| 3 | Шпилька | 304 | 316 | 316L |
| 4 | Прокладка | 316+графит/ПТФЭ | ||
| 5 | Корпус | CF8 | CF8M | CF3M |
| 6 | Седло | 304 | 316 | 316L |
| 7 | Шток | 304 | 316 | 316L |
| 8 | Шпилька | 304 | 316 | 316L |
| 9 | Гайка | 304 | 316 | 316L |
| 10 | Прокладка | 316+графит/ПТФЭ | ||
| 11 | Прокладка сальника | 304 | 316 | 316L |
| 12 | Сальниковая набивка | ПТФЭ/Гибкий графит | ||
| 13 | Стакан | CF8 | CF8M | CF3M |
| 14 | Прижимная втулка | 304 | 316 | 316L |
| 15 | Сальник | CF8 | CF8M | CF3M |
| 16 | Шпилька | 304 | 316 | 316L |
| 17 | Гайка | 304 | 316 | 316L |
ПРИМЕЧАНИЕ 1. Вышеуказанная конструкция является стандартной конфигурацией, седло клапана выполнено с соединением "металл – металл", в качестве опции мы также можем предоставить усиленную проточную часть со стеллитовым покрытием. Для других диапазонов применимых температур мы предоставляем на выбор более подходящие болты и гайки. 2. V-образное кольцевое уплотнение штока из ПТФЭ является стандартной конфигурацией, в качестве опции также можно выбрать гибкий графит. 3. Стандартными материалами корпуса являются углеродистая и нержавеющая стали, мы также можем поставить корпус из различных сплавов с высокой коррозионной стойкостью.

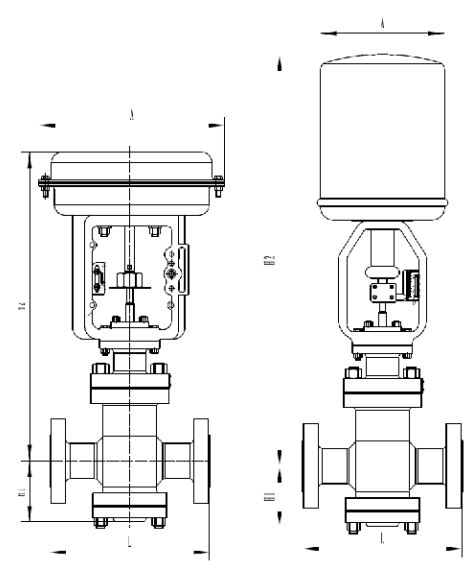

Конструктивный размер регулирующего клапана
| Размер клапана | L | Пневматический | Электрический | ||||||
| дюймы | мм | PN100 -320 | PN 420 | H1 мм | H2 мм | A мм | H1 мм | H2 мм | A мм |
| 1” | 25 | 279 | 318 | 140 | 690 | 360 | 140 | 1005 | 270 |
| 11/2” | 40 | 330 | 359 | 153 | 770 | 360 | 153 | 1025 | 270 |
| 2” | 50 | 375 | 400 | 153 | 770 | 360 | 153 | 1025 | 270 |
| 3” | 80 | 460 | 498 | 170 | 900 | 470 | 170 | 1095 | 310 |
| 4” | 100 | 530 | 575 | 190 | 932 | 470 | 190 | 1120 | 310 |
| 6” | 150 | 768 | 819 | 223 | 950 | 560 | 223 | 1170 | 350 |
| 8” | 200 | 832 | 1029 | 265 | 950 | 560 | 265 | 1220 | 350 |
