Автоматика Native помогает согласовать работу электродвигателя насоса с потребностью системы: поддерживать заданное давление или другой технологический параметр, управлять пуском и отслеживать аварийные состояния. В этой категории представлены прежде всего частотные преобразователи NFD P и NFD V2. Их подбирают под двигатель, сеть питания, схему управления и условия установки, а не только по указанной в названии мощности.

Преобразователь частоты изменяет частоту питания двигателя и тем самым его скорость. В насосной системе это позволяет уменьшать обороты при снижении водоразбора и повышать их при росте расхода в пределах характеристики насоса. Результат зависит от гидравлики, уставки, датчика обратной связи и диапазона работы двигателя. Экономия электроэнергии возможна при подходящем режиме нагрузки, но её нельзя определить по одному названию преобразователя.

NFD P для насосного применения

Native NFD P — специализированная серия для насосов и вентиляторов. Производитель предусматривает поддержание параметров процесса, в том числе давления, температуры и расхода, при наличии нужных измерительных сигналов. Для насосной установки доступны управление одним двигателем и каскадные схемы. В варианте с постоянным ведущим насосом серия допускает группу до восьми насосов; вариант с переменным ведущим рассчитан на группу до трёх. Конкретную схему выбирают по числу агрегатов, контакторам, датчикам и требуемому резервированию.

Для серии NFD P при напряжении 400 В предусмотрен диапазон мощности примерно от 0,75 до 630 кВт. В функциональности указаны обнаружение сухого хода, избыточного или пониженного давления, разрыва трубы и потери обратной связи ПИД-регулятора. Есть функции заполнения трубы, чередования насосов и компенсации потерь напора на трение. Эти возможности требуют корректной настройки и подключённых сигналов: сам по себе частотник без подходящего датчика не измеряет давление в трубопроводе.

Пример позиции каталога — преобразователь Native NFD 132KW 3X380-480V IP20 P. Обозначение 132KW относится к номинальной мощности исполнения, 3X380-480V — к трёхфазному питанию, IP20 — к степени защиты корпуса, P — к насосному применению. Для двигателя такой мощности дополнительно проверяют номинальный ток, перегрузочную способность, длину кабеля и условия охлаждения по документации конкретной модели.

Универсальные преобразователи NFD V2

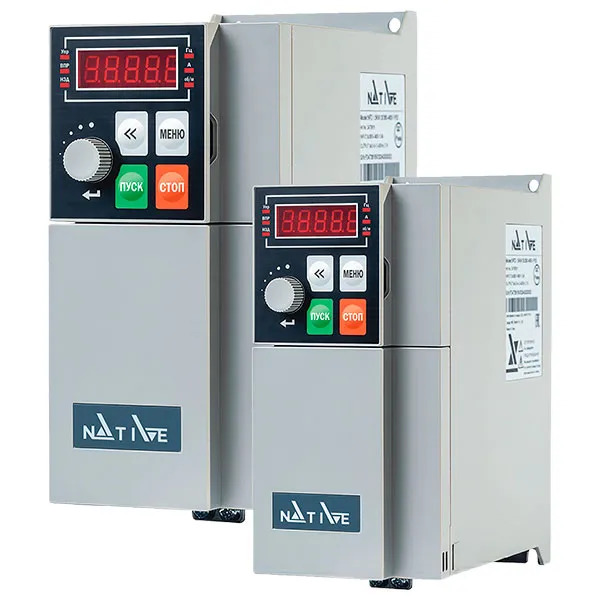

Native NFD V2 — универсальная серия преобразователей частоты для задач регулирования электропривода. Производитель выделяет встроенную цифровую панель с потенциометром для ввода в эксплуатацию и настройки. Для серии при напряжении 400 В предусмотрен диапазон мощности примерно от 0,75 до 22 кВт. При выборе V2 для насоса важно сопоставить требуемый алгоритм управления с возможностями конкретного исполнения: регулирование по внешнему сигналу, работа с датчиком давления, команды пуска и сигналы аварии определяются проектной схемой.

В каталоге приведён Native NFD 11KW 3X380-480V IP20 V2. Его наименование указывает мощность 11 кВт, трёхфазное питание 380–480 В и исполнение IP20. Сравнивать его с NFD P только по мощности неверно: P ориентирован на насосные сценарии с набором специальных функций, а V2 выбирают по требованиям конкретного электропривода и алгоритма управления.

Для простой автоматизации подачи чистой воды существует отдельный блок Native NWS Control 1: он запускает и останавливает однофазный насос по водоразбору. Это другой тип управления; его не выбирают вместо NFD, когда проект требует изменения скорости двигателя или каскада.

Как подобрать прибор управления насосом

Начните с шильдика двигателя: нужны номинальные напряжение, ток и мощность, а также сведения о допустимом способе регулирования. Затем определите сеть питания, режим работы, количество насосов и задачу автоматики — постоянное давление, управление расходом, чередование агрегатов или локальный пуск. Мощность преобразователя должна соответствовать двигателю, но решающую проверку проводят по номинальному выходному току и перегрузочной способности.

Для замкнутого регулирования требуется датчик обратной связи и согласование его диапазона и выходного сигнала со входом преобразователя. Если нужен каскад, заранее определяют, какие насосы управляются частотно, какие подключаются через контакторы и как работает резерв. Для диспетчеризации проверяют интерфейсы связи и необходимые сигналы. У NFD P предусмотрены аналоговые входы и выходы; как опции доступны коммуникационные модули ProfiNet, ProfiBus-DP, ModBus TCP и EtherCAT.

Обозначение IP20 требует учитывать место монтажа: корпус не имеет защиты от воды и не относится к пылезащищённым исполнениям. При необходимости преобразователь размещают в подходящем электротехническом шкафу с учётом требований к вентиляции и охлаждению. При размещении также проверяют свободное пространство, температуру окружающей среды и доступ для обслуживания. Электромонтаж, заземление, защиту линии и параметры двигателя выполняют по инструкции выбранного преобразователя и проекту электроустановки.

Управление давлением и защита системы

При регулировании по давлению контроллер сравнивает показание датчика с заданием и меняет частоту двигателя. Чтобы система не работала нестабильно, учитывают насосную характеристику, диапазон расхода, объём сети и место установки датчика. Уставка должна обеспечивать давление у потребителя с учётом потерь в трубопроводе, но оставаться в пределах допуска насоса, арматуры и труб.

Защиты NFD P помогают выявлять сухой ход, потерю сигнала датчика и отклонения давления. Однако датчики и настройки нужно подбирать под реальную схему: отсутствие воды на всасывании, закрытая задвижка и повреждение трубопровода проявляются по-разному. При наладке проверяют направление вращения, границы частоты, реакцию на пропадание сигнала и сценарий восстановления после отключения питания. Для многонасосной группы отдельно задают порядок ввода резервного агрегата.

Купить автоматику Native в «Тепломакс»

Для расчёта частотного преобразователя Native укажите марку и параметры двигателя, число насосов, напряжение сети, требуемый способ регулирования, датчики, интерфейсы связи и место установки. Специалисты смогут сопоставить NFD P и NFD V2 с задачей, уточнить совместимость и состав поставки. Актуальную цену, наличие и сроки доставки определяют по выбранному артикулу. Если нужна автоматика для другого типа оборудования, задачу лучше описать отдельно, не переносить настройки насосной системы на любой электропривод.
