Преобразователи частоты NFD V2 Native для насосов

Преобразователи частоты NFD V2 Native для насосов

Преобразователь частоты Native NFD V2 меняет частоту и напряжение питания электродвигателя, чтобы регулировать его скорость. В насосной системе это позволяет подстраивать работу агрегата под текущий водоразбор или тепловую нагрузку. Вместо постоянной скорости можно задать требуемое давление и использовать обратную связь от датчика. Серия NFD V2 универсальна: её применяют не только с насосами, а насосный режим и параметры ПИД-регулирования настраивают под конкретную установку.

Такая схема подходит для задач водоснабжения, повышения давления и циркуляции, если характеристики насоса и двигателя допускают частотное регулирование. При переменном расходе привод снижает либо повышает скорость в пределах заданных ограничений. Результат зависит от гидравлики, диапазона работы насоса и качества настройки. Экономию электроэнергии и стабильность давления оценивают для конкретной системы, а не по одному факту установки частотника.

Режимы управления насосом

В инструкции NFD V2 предусмотрены скалярное управление V/F и векторный режим. Источник задания скорости выбирают при настройке: пульт, клеммы управления или другие предусмотренные руководством варианты. Для работы по давлению используют ПИД-регулятор: он сопоставляет уставку с сигналом датчика и изменяет выходную частоту. В руководстве приведён пример подключения двухпроводного датчика с сигналом 4–20 мА к аналоговому входу AI2.

Для насосного применения есть отдельный макрос настройки и «спящий» режим. Когда потребление воды мало, привод может остановить насос после заданной задержки; при снижении давления до настроенного уровня работа возобновляется. Порог, минимальную длительность остановки и задержку пуска задают при вводе в эксплуатацию. Эти параметры помогают избежать частых включений, но их нужно согласовать с гидроаккумулятором, допустимой частотой пусков и условиями объекта.

NFD V2 принимает команды через дискретные входы, имеет аналоговые входы и выходы, релейный выход и интерфейс RS-485. Это даёт возможность включить частотный привод в шкаф управления и передавать необходимые сигналы в автоматику. Состав функций и схема подключения зависят от мощности и исполнения: перед проектированием сверяйте клеммы и параметры с инструкцией к выбранной модели.

Модели, питание и степень защиты

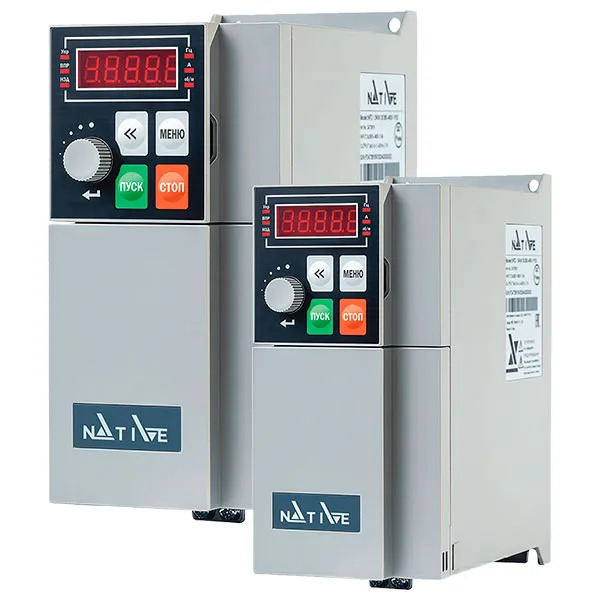

Серия Native NFD V2 охватывает мощности от 0,75 до 110 кВт. На странице этой категории представлены исполнения 0,75, 1,5, 2,2, 4, 5,5, 7,5, 11, 15, 18,5, 22 и 30 кВт. Маркировка NFD 0.75KW 3X380-480V IP20 V2 указывает серию, номинальную мощность, трёхфазное исполнение питания, степень защиты IP20 и версию V2. Посмотрите NFD 0.75KW 3X380-480V IP20 V2 и NFD 1.5KW 3X380-480V IP20 V2.

Мощность в названии не заменяет проверку электрических параметров. Сопоставьте паспортный ток двигателя с номинальным выходным током преобразователя, проверьте напряжение питающей сети и режим нагрузки. В кратком руководстве для NFD V2 указана перегрузочная способность по току 150% в течение 60 секунд и 180% в течение 3 секунд. Для длительной работы ориентируются на номинальные значения, а не на кратковременный перегрузочный предел.

Исполнение IP20 не имеет защиты от воды и не относится к пылезащищённым. Преобразователь размещают в условиях, соответствующих требованиям инструкции, а при необходимости — в электротехническом шкафу с обеспечением вентиляции и охлаждения. В шкафу оставляют пространство для теплоотвода и учитывают тепловыделение других устройств. Габариты отличаются по мощности, поэтому перед заказом шкафа полезно сверить размеры выбранного NFD V2 с монтажной схемой.

Что проверить перед покупкой

Для подбора частотного преобразователя подготовьте маркировку двигателя, его номинальный ток, мощность и напряжение. Укажите модель насоса, требуемые расход и напор, пределы регулирования и режим работы: поддержание давления, фиксированная скорость либо управление внешним сигналом. Если в системе уже есть датчик, нужны его диапазон, выходной сигнал и напряжение питания. Для модернизации существующей станции пригодятся электрическая схема шкафа и параметры прежнего привода.

При пусконаладке вводят данные двигателя, задают минимальную и максимальную частоту, время разгона и торможения, источник команд и защиты. Затем проверяют направление вращения, показания датчика, реакцию на изменение потребления и восстановление работы после остановки. Неверный диапазон датчика или слишком жёсткая настройка ПИД-регулятора могут вызвать колебания давления. Настройки следует проверять на работающей системе в допустимых режимах насоса.

Отдельного внимания требуют силовой кабель, заземление и прокладка сигнальных линий. Допустимую длину кабеля между преобразователем и двигателем и необходимость моторного дросселя проверяют по инструкции для конкретной мощности и схемы подключения. Требования к защите от сухого хода, аварийному отключению и резервному насосу определяют в проекте: наличие ПИД-регулирования само по себе не решает эти задачи.

Чем NFD V2 отличается от NFD P

NFD V2 — универсальный частотный преобразователь, для которого предусмотрены насосный макрос, регулирование по обратной связи и спящий режим. Если проекту нужны специализированные алгоритмы насосной станции и каскадное управление группой агрегатов, изучите преобразователи частоты Native NFD P. Решение выбирают по схеме станции и документации конкретной модели; одинаковая мощность двух серий не означает одинаковый набор функций.

Заказ NFD V2 в «Тепломакс»

Чтобы купить преобразователь частоты Native NFD V2, направьте параметры двигателя и описание задачи. «Тепломакс» поможет сверить мощность и ток, уточнить исполнение, цену, наличие и срок поставки. Если требуется замена установленного устройства, сообщите его полную маркировку и приложите фотографию шильдика: это сократит риск ошибки при подборе.
