Насосные станции Wilo CO 3 BL SK FFS CS — эффективное решение для повышения давления
Повысительные установки Wilo CO 3 BL SK FFS CS представляют собой компактные насосные станции для систем водоснабжения жилых, коммерческих и промышленных объектов. Серия CO 3 включает три центробежных насоса, работающих параллельно с частотным регулированием, что обеспечивает стабильное давление при переменном водоразборе. Оборудование поставляется в готовом к подключению исполнении на прочной стальной раме с встроенной автоматикой управления.
Станции этой серии применяются для подъема воды на верхние этажи многоквартирных домов, обеспечения водой торговых центров, гостиниц, офисных зданий и производственных цехов. Конструкция предусматривает установку как в помещениях, так и в подземных технических камерах при условии защиты от затопления.
Расшифровка насосной станции Wilo CO BL 3 SK FFS CS
- CO - Компактная (модульная) насосная установка для пожаротушения.
- BL - Серия насосов (BL-серия) в составе установки.
- 3 - Количество насосов.
- SK-FFS - Сертифицированный прибор управления для установок пожаротушения (SK-FFS – система управления пожарными насосами);
- CS - Cтанция выполнена с резервным насосом или с резервным модулем.

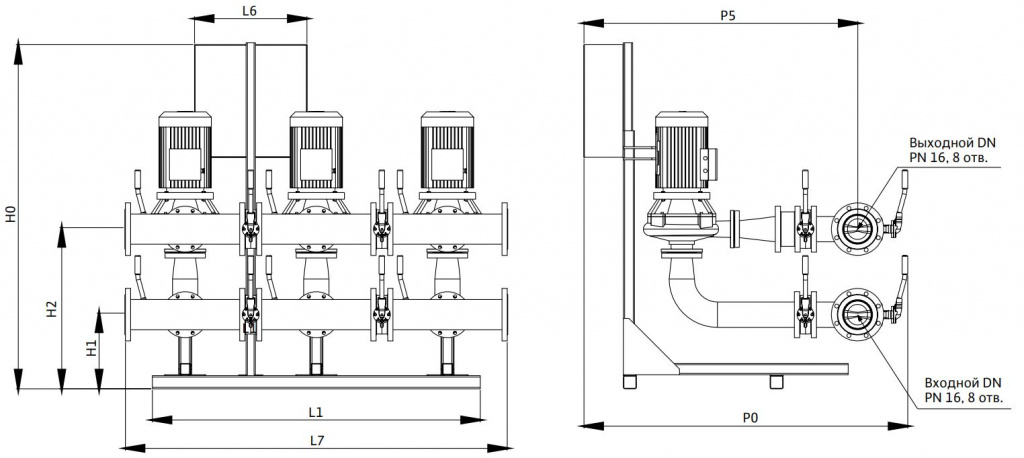

Схема насосной станции Wilo CO BL 3 SK FFS CS
Конструктивные особенности и технические характеристики
Повысительная установка Wilo CO 3 BL SK FFS CS построена на базе трех вертикальных многоступенчатых насосов серии Wilo-Economy MHIL с мокрым ротором. Каждый насос оснащен частотным преобразователем, позволяющим плавно регулировать производительность в диапазоне от 20% до 100% номинальной мощности. Такое решение снижает энергопотребление на 30-40% по сравнению со станциями без частотного управления.
Основные компоненты станции:
— Всасывающий коллектор из нержавеющей стали с обратными клапанами и запорной арматурой для каждого насоса, что позволяет проводить обслуживание без остановки всей системы.
— Напорный коллектор с датчиками давления и манометрами для контроля параметров работы.
— Гидропневматический бак объемом от 50 до 300 литров (в зависимости от модификации) компенсирует гидроудары и уменьшает количество пусков насосов.
— Шкаф управления с контроллером CU 301 обеспечивает автоматическое переключение насосов, защиту от сухого хода, перегрузки и аварийных режимов.
Максимальная производительность серии CO 3 достигает 45 м³/ч при напоре до 80 метров водяного столба. Диапазон рабочих температур жидкости составляет от +3°C до +40°C. Материалы проточной части — нержавеющая сталь, торцевые уплотнения — карбид кремния, что гарантирует долговечность при работе с питьевой водой.
Система автоматического управления
Контроллер CU 301 анализирует давление в напорном трубопроводе и автоматически подключает необходимое количество насосов в зависимости от текущего водоразбора. При минимальном потреблении работает один насос на пониженной частоте вращения. С ростом расхода воды контроллер увеличивает обороты, а при достижении предела подключает второй и третий насосы.
Функция чередования обеспечивает равномерный износ оборудования — каждый последующий пуск начинается с насоса, который отработал наименьшее количество моточасов. Встроенная защита отслеживает температуру обмоток двигателя, отклонения напряжения питания, падение давления на всасывании и перегрузку по току. При возникновении аварийной ситуации система отключает неисправный насос и передает нагрузку на резервный агрегат, одновременно отправляя сигнал на внешнюю диспетчерскую систему.
Интерфейс управления позволяет задавать требуемое давление поддержания, устанавливать режим работы (автоматический, ручной, резервный), просматривать архив событий и текущие параметры эксплуатации. Опционально доступна интеграция с системами SCADA через протоколы Modbus RTU или BACnet.
Энергоэффективность и экономическая выгода
Частотное регулирование снижает потребление электроэнергии пропорционально третьей степени уменьшения частоты вращения. При работе на 70% от номинальной скорости энергопотребление составляет около 35% от максимального. В течение суток, когда водоразбор колеблется от минимума ночью до пиковых значений утром и вечером, экономия электричества достигает 50% по сравнению с нерегулируемыми станциями.
Плавный пуск исключает гидроудары и скачки давления в трубопроводах, что продлевает срок службы запорной арматуры, смесителей и бытовых приборов. Снижение пусковых токов уменьшает нагрузку на электросеть и позволяет использовать кабели меньшего сечения при проектировании.
Области применения насосных станций Wilo CO 3
Повысительные установки этой серии востребованы в следующих объектах:
— Многоквартирные жилые дома высотой от 5 этажей, где давление городской сети недостаточно для нормального водоснабжения верхних уровней.
— Гостиничные комплексы с переменным графиком водопотребления и необходимостью поддержания стабильного напора независимо от количества одновременно открытых точек водоразбора.
— Торгово-развлекательные центры, требующие бесперебойного водоснабжения санузлов, предприятий общественного питания и технических помещений.
— Офисные здания с централизованной системой кондиционирования и хозяйственно-питьевым водопроводом.
— Производственные объекты, где необходимо обеспечить технологические процессы водой под определенным давлением.
Компактные габариты позволяют размещать станции в небольших технических помещениях. Для объектов с ограниченным пространством рассмотрите модели серии Wilo CO 2 BL SK FFS CS с двумя насосами. При необходимости увеличения производительности доступны установки с четырьмя агрегатами, обеспечивающие до 60 м³/ч.
Монтаж и техническое обслуживание
Станция поставляется на раме с виброизолирующими опорами и требует только подключения к всасывающему и напорному трубопроводам, а также к электросети 380В. Рекомендуется предусмотреть дренажный трап в помещении установки на случай протечек. Минимальное расстояние от стен до оборудования — 0,8 метра для обеспечения доступа при обслуживании.
Регламентное техническое обслуживание включает ежемесячный осмотр соединений на предмет протечек, проверку показаний манометров и контроль давления воздуха в гидроаккумуляторе. Раз в полгода необходима проверка состояния обратных клапанов и запорной арматуры. Ежегодно проводится диагностика электрических параметров двигателей и калибровка датчиков давления.
Средний срок службы насосных агрегатов при правильной эксплуатации составляет 10-12 лет. Подшипники не требуют смазки благодаря конструкции с мокрым ротором. Запасные части доступны на протяжении всего срока производства серии и минимум 10 лет после снятия с производства.
Поставка и сервисное сопровождение в «Тепломакс»
Компания «Тепломакс» поставляет насосные станции Wilo CO 3 BL SK FFS CS напрямую от производителя с полным комплектом технической документации на русском языке. В стандартную поставку входят паспорт изделия, руководство по эксплуатации, монтажная схема и сертификат соответствия техническим регламентам.
Мы предоставляем консультации по подбору оборудования с учетом специфики объекта: требуемой производительности, напора, характеристик электросети и условий размещения. Наши специалисты рассчитывают гидравлические параметры системы и помогают оптимизировать конфигурацию станции.
Дополнительные услуги включают доставку до объекта, шефмонтаж с участием инженеров, пусконаладочные работы и обучение эксплуатационного персонала. Гарантийное обслуживание осуществляется в течение 24 месяцев с даты ввода в эксплуатацию. После окончания гарантийного периода доступны договоры на постгарантийное обслуживание с периодическими профилактическими осмотрами.
Для уточнения стоимости конкретной модификации, сроков поставки и получения технического предложения свяжитесь с менеджерами «Тепломакс» по телефону или через форму обратной связи на сайте. Мы предоставим детальный расчет и поможем реализовать проект водоснабжения любой сложности.
