Насосные станции Wilo CO 4 BL SK FFS CS
Станции серии CO 4 BL SK FFS CS представляют собой профессиональные комплексы для повышения давления воды в жилых, коммерческих и промышленных объектах. Оборудование разработано немецкой компанией Wilo и отличается высокой производительностью, надежностью работы в круглосуточном режиме. Автоматизированная система управления с частотным преобразователем обеспечивает стабильное водоснабжение при переменном водопотреблении.
Расшифровка насосной станции Wilo CO 4 BL SK FFS CS
- CO - Компактная (модульная) насосная установка для пожаротушения.
- 4 - Количество насосов.
- BL - Серия насосов (BL-серия) в составе установки.
- SK-FFS - Сертифицированный прибор управления для установок пожаротушения (SK-FFS – система управления пожарными насосами);
- CS - Cтанция выполнена с резервным насосом или с резервным модулем.

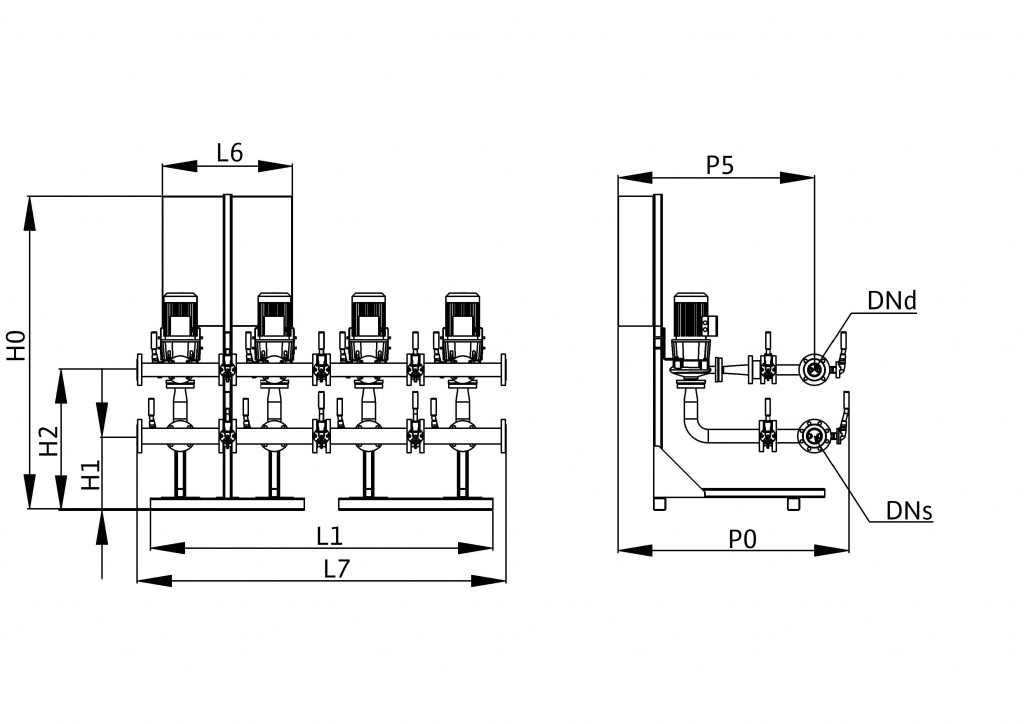

Схема насосной станции Wilo CO 4 BL SK FFS CS
Конструктивные особенности
Основу станции составляют четыре центробежных насоса, смонтированных на общей раме из нержавеющей стали. Каждый агрегат оснащен асинхронным двигателем с защитой от перегрузки и встроенной тепловой защитой. Частотный преобразователь регулирует скорость вращения рабочих колес в зависимости от текущего потребления, что снижает энергопотребление до 60% по сравнению со стандартными решениями.
Гидравлическая часть выполнена из коррозионностойких материалов. Рабочие колеса изготовлены из нержавеющей стали, корпуса насосов — из чугуна со специальным покрытием. Уплотнения валов — торцевые механические, рассчитанные на длительный срок службы без обслуживания. Трубопроводная обвязка включает запорную арматуру, обратные клапаны, манометры и датчики давления.
Система автоматического управления
Электронный контроллер CC-HVAC координирует работу всех насосных агрегатов, обеспечивая плавный пуск двигателей и равномерное распределение наработки между насосами. Панель управления отображает текущие параметры работы, позволяет задавать требуемое давление и настраивать алгоритмы переключения насосов.
Встроенная защита включает контроль сухого хода, защиту от превышения температуры обмоток двигателя, мониторинг фазного напряжения. При возникновении нештатных ситуаций система автоматически останавливает оборудование и сигнализирует о необходимости проверки. Возможность подключения к системам диспетчеризации через интерфейсы Modbus или BACnet упрощает интеграцию в общую автоматику здания.
Применение оборудования
Станции CO 4 предназначены для объектов со средним и повышенным водопотреблением. Типичные задачи включают подачу холодной воды в многоквартирные дома высотой до 15 этажей, обеспечение технологических процессов на производственных площадках, создание необходимого напора в системах пожаротушения.
Четырехнасосная конфигурация обеспечивает высокую надежность бесперебойного водоснабжения. При выходе из строя одного агрегата оставшиеся три продолжают работу, покрывая основное водопотребление до момента проведения ремонта. Это критично для больниц, гостиниц, офисных центров, где недопустимы перебои с водой.
Компактная установка позволяет размещать станции в технических помещениях ограниченной площади. Блочное исполнение с заводской сборкой и настройкой сокращает время монтажа на объекте до минимума. Все соединения проверены на герметичность, электрическая часть протестирована на заводе.
Технические характеристики
Производительность станций варьируется в диапазоне от 15 до 180 м³/ч в зависимости от выбранной модификации насосов. Развиваемый напор достигает 90 метров водяного столба, что позволяет обеспечивать водой здания значительной этажности без установки дополнительных ступеней повышения давления.
Рабочая температура перекачиваемой жидкости — от +2 до +40°C, что соответствует параметрам систем холодного водоснабжения. Максимальное рабочее давление составляет 10 бар. Уровень шума при работе не превышает 65 дБ(А) на расстоянии одного метра, что позволяет устанавливать оборудование в подвалах жилых зданий без нарушения санитарных норм.
Энергоэффективность и экономичность
Применение частотного регулирования снижает расход электроэнергии на 40-60% по сравнению с нерегулируемыми системами. Насосы работают с оптимальной скоростью вращения, соответствующей текущей потребности в воде. При малом водоразборе функционирует один агрегат на пониженной мощности, при увеличении расхода автоматически подключаются дополнительные насосы.
Высокий КПД гидравлической части и использование энергоэффективных двигателей класса IE3 дополнительно сокращают эксплуатационные затраты. Срок окупаемости инвестиций в станции Wilo составляет 3-5 лет за счет экономии электроэнергии и минимальных расходов на обслуживание.
Монтаж и эксплуатация
Блочная конструкция упрощает доставку и установку на объекте. Станция монтируется на виброизоляционные опоры, предотвращающие передачу вибраций на строительные конструкции. Подключение выполняется к трубопроводам холодного водоснабжения и электросети напряжением 380 В.
Пусконаладочные работы включают проверку направления вращения двигателей, настройку параметров давления, программирование контроллера под конкретные условия эксплуатации. Инструкция по установке содержит подробные схемы подключения и рекомендации по регулировке.
Техническое обслуживание сводится к периодическому визуальному осмотру, контролю показаний манометров, очистке фильтров на всасывающей линии. Замена механических уплотнений требуется через 15-20 тысяч часов наработки. Конструкция насосов обеспечивает быструю замену изношенных деталей без демонтажа двигателя и трубопроводов.
Выбор модификации станции
Подбор оборудования осуществляется на основании гидравлического расчета системы водоснабжения. Учитываются требуемый расход воды, необходимый напор, этажность здания, протяженность трубопроводов, одновременность водоразбора. Для точного определения параметров специалисты «Тепломакс» используют программное обеспечение производителя.
При выборе между различными сериями стоит учитывать преимущества четырехнасосных комплексов. Для объектов с высокими требованиями к надежности такая конфигурация предпочтительнее. Если задача попроще, можно рассмотреть трехнасосные установки аналогичной серии, которые обеспечивают необходимую производительность при меньших капитальных затратах. Для небольших объектов подойдут компактные двухнасосные системы.
Поставка от «Тепломакс»
Мы осуществляем поставки насосных станций Wilo напрямую от официального дистрибьютора в России. Это гарантирует подлинность оборудования, наличие русскоязычной документации, действие официальной гарантии производителя сроком 24 месяца.
Сроки поставки зависят от наличия конкретной модификации на складе поставщика. Стандартные исполнения обычно доступны в течение 1-2 недель, специальные комплектации под заказ изготавливаются 4-6 недель. Точную информацию по срокам и ценам предоставляют наши менеджеры после получения заявки с техническими требованиями.
Доставка организуется транспортными компаниями до терминала в вашем городе или непосредственно на объект. Оборудование упаковывается в деревянную обрешетку, защищающую от повреждений при транспортировке. Все станции проходят контрольные испытания на заводе перед отгрузкой.
Для оформления заказа необходимо предоставить исходные данные по объекту: требуемую производительность, напор, количество точек водоразбора, характеристики существующей системы водоснабжения. На основании этой информации подбирается оптимальная модель станции, рассчитывается коммерческое предложение. Техническая поддержка на этапе проектирования и монтажа предоставляется бесплатно всем клиентам «Тепломакс».
