Насосные станции Wilo CO 3 BL SK FFS CS 125

Насосные станции Wilo CO 3 BL SK FFS CS 125

Повысительные установки Wilo CO-3 BL SK FFS CS с условным проходом DN125 представляют собой комплексное решение для обеспечения стабильного давления в крупных системах водоснабжения и отопления. Эти станции разработаны для промышленных объектов, многоэтажных жилых комплексов, торговых центров и производственных предприятий, где требуется непрерывная подача воды с заданными параметрами напора.

Конструкция станций основана на модульном принципе с использованием вертикальных многоступенчатых насосов серии Helix. Каждый насос оснащен частотным преобразователем, что позволяет плавно регулировать производительность в зависимости от текущего водопотребления. Максимальная подача установок достигает 160 м³/ч при напоре до 150 метров водяного столба, что делает оборудование универсальным для различных инженерных задач.

Расшифровка насосной станции Wilo CO BL 3 SK FFS CS 125

• CO - Компактная (модульная) насосная установка для пожаротушения.
• BL - Серия насосов (BL-серия) в составе установки.
• 3 - Количество насосов.
• SK-FFS - Сертифицированный прибор управления для установок пожаротушения (SK-FFS – система управления пожарными насосами);
• CS - Cтанция выполнена с резервным насосом или с резервным модулем;
• 125 - Номинальный диаметр фланца.

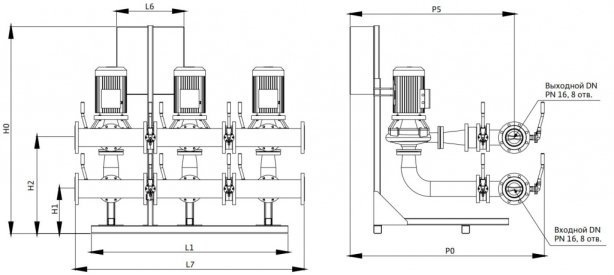

Схема насосной станции Wilo CO BL 3 SK FFS CS 125

Технические характеристики и сферы применения

Станции Wilo CO 3 BL SK FFS CS 125 проектируются под конкретные параметры объекта. Базовая комплектация включает от двух до четырех рабочих насосов, установленных на общей раме с трубной обвязкой. Рабочая температура перекачиваемой жидкости составляет от +3°C до +40°C, что соответствует требованиям большинства систем водоснабжения.

Оборудование применяется для решения следующих задач:

— Повышение давления в системах холодного и горячего водоснабжения зданий высотой более 10 этажей, где напор городской сети недостаточен для подачи воды на верхние уровни.
— Циркуляция теплоносителя в автономных системах отопления промышленных и коммерческих объектов с протяженными трубопроводами.
— Подпитка систем кондиционирования и технологического водоснабжения производственных линий.
— Поддержание стабильного давления в противопожарных системах при соблюдении требований нормативной документации.

Конструктивные особенности установок

Основой станции служит стальная рама с антикоррозионным покрытием, на которой смонтированы все компоненты системы. Насосы устанавливаются вертикально, что экономит площадь машинного помещения. Трубная обвязка выполнена из нержавеющей стали с фланцевыми соединениями DN125, обеспечивающими герметичность и удобство обслуживания.

Каждый насос комплектуется обратным клапаном и запорной арматурой, позволяющей отключить агрегат для ремонта без остановки всей станции. Всасывающий и напорный коллекторы имеют достаточный диаметр для минимизации гидравлических потерь. Виброизолирующие опоры снижают передачу вибраций на строительные конструкции здания.

Электродвигатели насосов работают в классе энергоэффективности IE3, что соответствует современным требованиям по энергосбережению. Встроенная система охлаждения обеспечивает стабильную работу при длительных нагрузках без перегрева обмоток.

Система управления и автоматизация

Шкаф автоматики CC-HVAC 3x400 представляет собой интеллектуальный контроллер с цветным сенсорным дисплеем. Управляющая программа анализирует давление в напорном трубопроводе через датчик и автоматически регулирует частоту вращения насосов для поддержания заданного значения. При увеличении водоразбора система последовательно подключает дополнительные агрегаты, при снижении потребления – отключает лишние.

Функция чередования насосов распределяет наработку равномерно между всеми агрегатами, продлевая срок службы оборудования. Защита от сухого хода блокирует запуск при отсутствии воды на входе. Контроль температуры двигателей предотвращает перегрев. Мониторинг электрических параметров выявляет перекос фаз и превышение номинального тока.

Панель управления позволяет настраивать режимы работы, просматривать текущие параметры и архив событий. Интерфейс BACnet или Modbus обеспечивает интеграцию станции в систему диспетчеризации здания. Аварийные сигналы передаются на пульт оператора или мобильные устройства через GSM-модуль.

Монтаж и требования к установке

Насосные станции поставляются блочно-модульно на общей раме, что упрощает монтаж. На объекте требуется подготовить фундамент или усиленное перекрытие, способное выдержать вес установки с водой – порядка 800-1200 кг в зависимости от комплектации. Помещение должно иметь естественную или принудительную вентиляцию, температуру воздуха от +5°C до +40°C и относительную влажность не более 80%.

Подключение к трубопроводам выполняется через фланцы DN125 с установкой прокладок и равномерной затяжкой болтов. На всасывающем трубопроводе рекомендуется установить сетчатый фильтр для защиты рабочих колес от механических примесей. Электрическое подключение производится кабелем соответствующего сечения к трехфазной сети 400В с заземлением по схеме TN-S или TN-C-S.

После монтажа выполняется пусконаладка с проверкой герметичности соединений, направления вращения двигателей, настройкой параметров автоматики и тестированием работы в различных режимах нагрузки. Специалисты «Тепломакс» проводят полный комплекс пусконаладочных работ с составлением исполнительной документации.

Комплектация и дополнительные опции

Базовая поставка включает насосы с электродвигателями и частотными преобразователями, трубную обвязку на раме, шкаф управления, датчик давления и комплект монтажной документации. По требованию заказчика станция комплектуется дополнительным оборудованием: мембранным баком для компенсации гидроударов, байпасной линией для ручного режима работы, дополнительными датчиками температуры и расхода.

Для объектов с жесткими требованиями к надежности предусматривается резервный насос, автоматически включающийся при выходе из строя рабочего агрегата. Система шумоизоляции снижает уровень звукового давления до 65 дБ(А) на расстоянии 1 метр, что важно при размещении оборудования в жилых зданиях.

При необходимости обеспечения давления для меньших расходов можно рассмотреть модификации с условным проходом DN32 или DN40, которые подойдут для малоэтажных объектов.

Подбор оборудования и оформление заказа

Для корректного подбора насосной станции необходимы исходные данные: требуемая производительность в м³/ч, необходимый напор с учетом высоты подъема и гидравлических потерь, характеристики перекачиваемой жидкости, параметры электросети. Инженеры «Тепломакс» выполняют гидравлический расчет, подбирают оптимальную конфигурацию оборудования и согласовывают технические решения с проектной организацией.

Срок поставки станций Wilo CO 3 BL SK FFS CS 125 составляет от 8 до 12 недель с момента согласования спецификации и предоплаты, так как оборудование изготавливается под конкретный заказ. Гарантийный срок – 24 месяца с даты ввода в эксплуатацию. Техническое обслуживание включает ежегодный осмотр, проверку параметров работы, смазку подшипников и замену расходных материалов.

Для получения коммерческого предложения направьте техническое задание с указанием параметров объекта на электронную почту или свяжитесь с менеджерами по телефону. Мы предоставим расчет стоимости оборудования с монтажом и пусконаладкой, согласуем сроки выполнения работ и условия оплаты.
