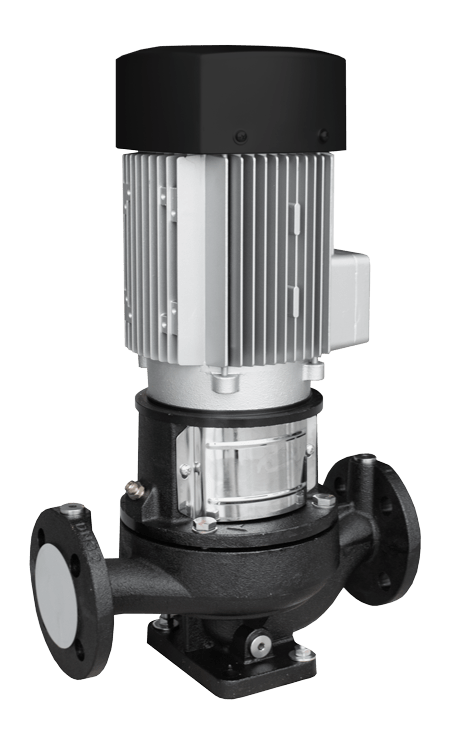

Насосы Native IPN циркуляционные

Циркуляционные насосы Native серии IPN разработаны специально для обеспечения эффективной циркуляции теплоносителя в автономных и централизованных системах отопления. Эти устройства создают необходимый напор для преодоления гидравлического сопротивления трубопроводов, радиаторов и других элементов контура, обеспечивая равномерное распределение тепла по всему помещению.

Основное назначение насосов IPN — поддержание постоянного движения теплоносителя в замкнутой системе. Без принудительной циркуляции эффективность работы современных отопительных котлов значительно снижается, появляются перепады температуры между ближними и дальними радиаторами, возрастают энергозатраты. Установка циркуляционного оборудования решает эти проблемы, одновременно снижая расход топлива или электроэнергии на 20-30%.

Конструктивные особенности серии IPN

Насосы Native IPN построены по схеме с мокрым ротором, при которой рабочая жидкость одновременно охлаждает электродвигатель и смазывает подшипники. Такая конструкция обеспечивает низкий уровень шума при работе — не более 43 дБ, что позволяет устанавливать оборудование в жилых помещениях без риска дискомфорта для находящихся там людей.

Корпус насоса изготавливается из высокопрочного чугуна с антикоррозийным покрытием, рабочее колесо — из технополимера, устойчивого к абразивному износу. Вал двигателя выполнен из нержавеющей стали, что гарантирует долговечность даже при работе с агрессивными теплоносителями. Уплотнение вала — керамическое торцевое, рассчитанное на весь срок службы насоса без необходимости замены.

Присоединительные размеры соответствуют стандартным значениям межосевого расстояния 130 мм или 180 мм в зависимости от модели. Насосы комплектуются резьбовым соединением G 1½" или G 2", что упрощает интеграцию в существующие системы. Для промышленных объектов доступны варианты с фланцевым присоединением DN 40 или DN 50.

Технические характеристики и производительность

Серия IPN охватывает широкий диапазон рабочих параметров. Производительность насосов варьируется от 2 до 40 м³/ч, создаваемый напор — от 2 до 12 метров водяного столба. Это позволяет подобрать оптимальную модель для помещений площадью от 80 до 800 м², включая многоэтажные здания с протяженными магистралями.

Диапазон рабочей температуры теплоносителя составляет от -10°C до +110°C, что перекрывает потребности большинства отопительных систем. Максимальное рабочее давление достигает 10 бар, обеспечивая запас прочности для работы в высотных зданиях и при повышенных нагрузках.

Класс энергоэффективности насосов Native IPN соответствует требованиям EEI ≤ 0,23, что указывает на минимальное энергопотребление при максимальной отдаче. Потребляемая мощность составляет от 45 до 340 Вт в зависимости от модификации, при этом двигатель работает в режиме класса защиты IP 44, допускающем установку во влажных помещениях.

Автоматическое регулирование и режимы работы

Современные модели оснащены встроенным частотным преобразователем, автоматически адаптирующим производительность к текущим потребностям системы. Электронная плата отслеживает изменение гидравлического сопротивления и корректирует скорость вращения ротора, поддерживая заданные параметры при минимальном расходе электроэнергии.

Доступны три режима управления: постоянная скорость, пропорциональное давление и постоянное давление. Режим постоянной скорости подходит для простых систем с неизменной конфигурацией. Пропорциональное давление используется в большинстве бытовых контуров, автоматически снижая напор при закрытии термостатических клапанов. Режим постоянного давления оптимален для сложных разветвленных систем, где требуется стабильный напор независимо от расхода.

Информационный дисплей на корпусе показывает текущую потребляемую мощность, позволяя контролировать энергозатраты в реальном времени. Настройка параметров осуществляется двумя кнопками без использования дополнительного оборудования.

Области применения циркуляционных насосов

Насосы Native IPN применяются в различных типах объектов. В частных домах они обеспечивают циркуляцию в контурах радиаторного отопления, теплых полов, бойлеров косвенного нагрева. Для коттеджей площадью до 300 м² достаточно моделей младшей линейки с производительностью до 10 м³/ч.

В многоквартирных домах насосы используются как в индивидуальных квартирных системах, так и в общедомовых элеваторных узлах. Модели средней производительности справляются с циркуляцией в зданиях до 5 этажей, старшие модификации подходят для высотных объектов.

Промышленные и коммерческие помещения — склады, цеха, торговые центры — требуют насосов повышенной мощности. Серия IPN включает модели, способные обслуживать площади до 800 м² с учетом высоких потолков и больших теплопотерь.

Дополнительное применение — системы водоснабжения для повышения давления, контуры охлаждения технологического оборудования, замкнутые геотермальные системы. Универсальность конструкции позволяет использовать насосы IPN везде, где требуется перемещение жидкости в замкнутом контуре.

Преимущества оборудования Native

Длительный срок службы — одно из ключевых достоинств насосов этой серии. Использование качественных материалов и продуманная конструкция обеспечивают бесперебойную работу в течение 10-15 лет при соблюдении условий эксплуатации. Керамическое торцевое уплотнение не требует обслуживания, подшипники смазываются самим теплоносителем.

Энергоэффективность достигается за счет современных электродвигателей с высоким КПД и встроенной электроники управления. По сравнению с нерегулируемыми моделями предыдущих поколений, экономия электроэнергии составляет 40-60% в год, что особенно заметно при круглосуточном режиме работы отопительного сезона.

Простота монтажа обусловлена стандартизированными присоединительными размерами и небольшим весом. Установка не требует специального фундамента или виброопор — насос крепится непосредственно на трубопровод с помощью накидных гаек. Встроенные отсечные клапаны некоторых моделей позволяют производить замену без слива теплоносителя из системы.

Бесшумность работы делает насосы IPN идеальными для установки в жилых помещениях. Отсутствие механического контакта между ротором и статором исключает вибрацию, а плавная регулировка оборотов устраняет гидравлические удары.

Как выбрать подходящую модель

Выбор циркуляционного насоса начинается с расчета требуемой производительности. Она определяется тепловой мощностью системы: для переноса 1 кВт тепла необходим расход примерно 0,86 м³/ч при перепаде температур 10°C между подачей и обраткой. Для дома с отопительной мощностью 20 кВт потребуется насос производительностью около 17-18 м³/ч с учетом запаса.

Напор рассчитывается исходя из гидравлического сопротивления системы. Для типовых одноэтажных домов достаточно 2-3 метров, для двухэтажных — 4-5 метров, для более сложных систем с протяженными магистралями может потребоваться 6-8 метров и выше. Важно не завышать напор — избыточный напор приводит к шуму в радиаторах и повышенному энергопотреблению.

Присоединительный диаметр должен соответствовать диаметру трубопроводов в месте установки. Для систем частных домов обычно используется G 1½" (DN 32-40), для промышленных объектов — G 2" (DN 50) или фланцевые соединения больших диаметров.

Межосевое расстояние — параметр, определяющий возможность установки в существующий узел. Стандартные значения 130 мм и 180 мм совместимы с большинством обвязок, но при замене старого оборудования стоит проверить этот размер заранее.

Установка и эксплуатация

Монтаж циркуляционного насоса выполняется на обратной магистрали перед котлом, где температура теплоносителя ниже. Это продлевает срок службы электронных компонентов и уплотнений. Вал двигателя должен располагаться строго горизонтально — вертикальная или наклонная установка приведет к преждевременному износу подшипников.

Перед насосом рекомендуется установить сетчатый фильтр для защиты от механических примесей. После насоса желательно предусмотреть обратный клапан, предотвращающий обратную циркуляцию при остановке. Запорная арматура с обеих сторон облегчает обслуживание и замену.

Первый пуск осуществляется после полного заполнения системы теплоносителем и удаления воздуха. На корпусе насоса имеется воздухоотводной винт, который следует открыть до появления жидкости, затем закрыть. Электрическое подключение выполняется согласно схеме на корпусе или в инструкции, обязательно с заземлением.

Техническое обслуживание минимально. Раз в год рекомендуется проверять отсутствие утечек, надежность крепления и состояние электрических контактов. При длительном простое системы (более 1 месяца) желательно кратковременно включать насос для предотвращения заклинивания ротора.

Совместимость с другим оборудованием

Циркуляционные насосы IPN хорошо интегрируются с отопительным оборудованием различных типов. Для работы с газовыми и дизельными котлами подходят стандартные модели без дополнительных требований. Твердотопливные котлы предполагают установку защитных устройств от перегрева, но сами насосы не нуждаются в модификации.

В системах с тепловыми насосами или солнечными коллекторами важна возможность работы в широком температурном диапазоне, которой обладают насосы IPN. При использовании антифризов следует учитывать повышенную вязкость теплоносителя и выбирать модели с запасом по напору около 10-15%.

Для комплексных решений компания «Тепломакс» предлагает дополнительное оборудование: многоступенчатые вертикальные насосы MVL для систем водоснабжения с высокими требованиями к напору, а также горизонтальные многоступенчатые насосы MHL для промышленных задач с большой производительностью.

Гарантия и сервисная поддержка

На циркуляционные насосы Native IPN распространяется гарантия производителя сроком 24 месяца с даты продажи. Гарантийные обязательства покрывают дефекты материалов и производственные недостатки при условии соблюдения правил монтажа и эксплуатации.

Компания «Тепломакс» обеспечивает консультационную поддержку по подбору оборудования, помогает с расчетом необходимых параметров насоса для конкретного объекта. Специалисты отдела продаж предоставляют техническую документацию, схемы подключения и рекомендации по совместимости с другими компонентами системы.

В случае необходимости ремонта или технического обслуживания предоставляются контакты авторизованных сервисных центров. Наличие запасных частей на складе позволяет минимизировать время простоя оборудования.

Экономическая эффективность

Инвестиции в качественный циркуляционный насос окупаются за 2-3 отопительных сезона благодаря снижению энергозатрат. Автоматическая регулировка производительности позволяет насосу работать на минимальной мощности большую часть времени, включая полную производительность только при пиковых нагрузках.

Для системы отопления частного дома площадью 150 м² разница в годовом потреблении электроэнергии между нерегулируемым насосом старого образца и современной моделью IPN с частотным регулированием составляет около 400-500 кВт/ч. При средней стоимости электроэнергии это дает экономию 2000-2500 рублей за сезон.

Дополнительная экономия достигается за счет оптимизации работы отопительного котла. Равномерная циркуляция теплоносителя снижает частоту включений горелки, уменьшает количество тактований, что положительно сказывается на расходе газа или другого топлива.
