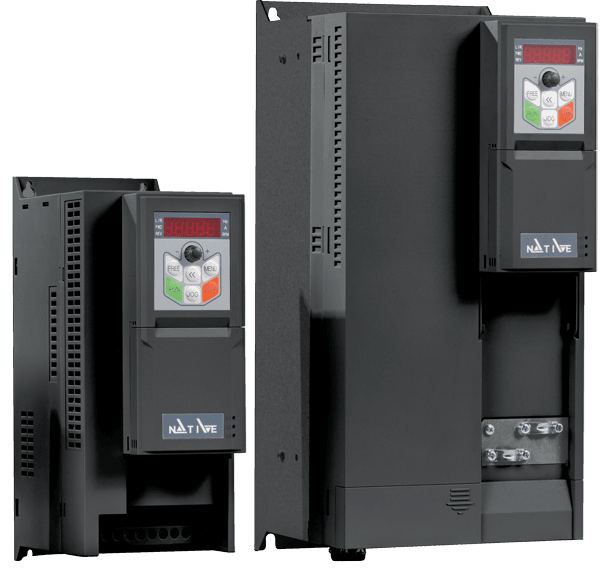

Преобразователи частоты NFD P Native

Преобразователи частоты NFD P Native для насосов

Преобразователи частоты Native NFD P регулируют скорость электродвигателя насоса по потребности системы. Вместо постоянной работы на номинальных оборотах привод меняет частоту вращения, получая сигнал от датчика или внешней автоматики. Это помогает поддерживать заданное давление, расход либо температуру при изменении водоразбора и нагрузки. Серия предназначена для насосного применения; оборудование также используют для управления вентиляторами.

Частотный преобразователь NFD P востребован в установках повышения давления, системах водоснабжения, циркуляционных контурах отопления и охлаждения. В конкретном проекте способ регулирования выбирают по гидравлической схеме: для водопровода обычно контролируют давление, для контура с переменным расходом — перепад давления, а для технологического процесса может потребоваться иной параметр. Экономия электроэнергии зависит от режима работы и настроек; одна лишь установка преобразователя её не гарантирует.

Что умеет серия Native NFD P

Встроенное регулирование позволяет задать уставку и принимать обратную связь от датчика. У NFD P предусмотрены два аналоговых входа 0–10 В или 4–20 мА, аналоговый выход и дискретные входы и выходы для команд и сигнализации. Можно настроить поддержание давления в барах, а при двух аналоговых датчиках — перепада давления. Доступны скалярный режим U/f и векторное управление электродвигателем.

Для насосной станции важна работа в каскаде. При постоянном мастере один насос регулируется преобразователем, остальные подключаются через контакторы; производитель указывает управление группой до восьми насосов. При переменном мастере преобразователь поочерёдно управляет одним из трёх двигателей. Возможна и совместная работа нескольких частотных приводов по RS-485. Схему переключений, контакторы и защиты подбирают по проекту, а не только по числу насосов.

К насосным функциям относятся обнаружение сухого хода, пониженного и избыточного давления, разрыва трубы и потери обратной связи ПИД-регулятора. Предусмотрены заполнение трубопровода, компенсация потерь напора на трение и чередование насосов для выравнивания наработки. Эти возможности требуют корректных датчиков, уставок и пусконаладки: наличие функции в меню само по себе не заменяет защиту установки.

Мощность, питание и исполнение

Линейка Native NFD P при напряжении 400 В охватывает мощности от 0,75 до 630 кВт. В каталоге представлены трёхфазные исполнения с питанием 3×380–480 В и степенью защиты IP20. Для них производитель указывает перегрузочную способность 120% в течение 60 секунд и 150% в течение 3 секунд. Номинальную мощность нельзя выбирать отдельно от выходного тока преобразователя и паспортного тока двигателя.

Обозначение NFD 30KW 3X380-480V IP20 P читается как преобразователь серии NFD мощностью 30 кВт, с трёхфазным питанием 380–480 В, защитой IP20 и исполнением P для насосного применения. Для ориентира можно посмотреть преобразователь NFD 30KW 3X380-480V IP20 P и модель NFD 37KW 3X380-480V IP20 P. На странице категории также представлены варианты 55, 75, 90, 110, 132, 160 кВт и более мощные исполнения вплоть до 630 кВт. Наличие конкретной позиции и её стоимость уточняйте при заказе.

Как подобрать частотный преобразователь для насоса

Начните с шильдика двигателя: нужны номинальные мощность, напряжение и ток, а также условия его работы. Затем определите диапазон требуемой производительности, рабочее давление и число насосов. Если оборудование уже установлено, полезны схема шкафа управления и данные о действующих датчиках. Для новой станции заранее решают, будет ли один регулируемый насос или каскад с резервированием.

Тип сигнала датчика должен соответствовать входу преобразователя; для NFD P доступны 0–10 В и 4–20 мА. Проверяют диапазон измерения и место установки датчика: неверная точка отбора давления приводит к неустойчивому регулированию даже при подходящем приводе. При выборе режима задают уставку, ограничения частоты, время разгона и торможения, а также действия при потере сигнала и аварии. Настройки согласуют с характеристикой насоса и допустимым диапазоном работы двигателя.

Степень защиты IP20 требует размещения преобразователя в условиях, где исключено воздействие воды и обеспечены необходимые условия охлаждения. При необходимости оборудование устанавливают в подходящий электротехнический шкаф. При проектировании учитывают температуру и вентиляцию, расстояния для охлаждения, прокладку силовых и сигнальных кабелей, заземление. Выбор автоматов, контакторов, кабеля и дополнительных мер электромагнитной совместимости зависит от длины линии и схемы установки. Для интеграции в диспетчеризацию производитель предлагает опциональные модули ProfiNet, ProfiBus-DP, ModBus TCP и EtherCat; нужный интерфейс следует согласовать до заказа.

Частые вопросы о NFD P

Можно ли управлять несколькими насосами? Да, серия поддерживает каскадные схемы с постоянным или переменным мастером, а также связь нескольких преобразователей по RS-485. Допустимое число насосов и состав силовой части определяются выбранной схемой.

Подойдёт ли NFD P для любого двигателя той же мощности? Совпадения по кВт недостаточно. Сравнивают напряжение и номинальный ток двигателя с параметрами выбранной модели, проверяют режим нагрузки и требования к защите.

Чем NFD P отличается от других приводов серии? Исполнение P ориентировано на насосные алгоритмы и каскад. Если нужна другая конфигурация привода, посмотрите преобразователи частоты Native NFD V2 и сравните функции по документации конкретной модели.

Подбор и заказ в «Тепломакс»

Для запроса укажите мощность и паспортный ток двигателя, параметры питающей сети, количество насосов, требуемую уставку и тип датчика. Если планируется замена существующего преобразователя, приложите маркировку старого устройства и схему подключения. «Тепломакс» поможет сопоставить характеристики NFD P с вашей задачей, уточнить комплектацию, цену и срок поставки.
